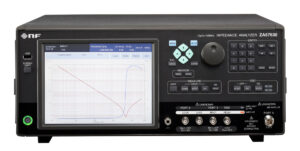

(株)エヌエフ回路設計ブロック インピーダンスアナライザZA57630

ZA57630は最高測定周波数36MHz、基本確度±0.08%、最大信号レベル3Vrms、最大DCバイアス±40V、最高スイープ速度0.5ms/pointのインピーダンスアナライザです。

27種類の多彩なパラメータを1台で測定でき、さらに、多彩な機能を装備して幅広いインピーダンス測定にお使い頂けます。

本体ディスプレイにはタッチパネルを採用しているため直感的な操作が可能です。

通信インターフェースとしてUSB/GPIB/LAN/RS-232が装備されており、最高スイープ速度は0.5ms/pointと高速なので、自動検査システムへの組込みにも適しています。

製品の価格

標準価格¥3,400,000-(税抜)

  • 2019年5月現在の価格になります。
  • 価格については、予期なく変更する場合があります。



主な特長

  • 測定周波数範囲:10μHz~36MHz
  • 基本確度:±0.08%
  • 測定信号レベル:0~3Vrms(電圧)、0~60mArms(電流)
  • 最大DCバイアス電圧:±40V
  • 等価回路推定機能(6種類の等価回路から選択可能)
  • 圧電定数算出機能
  • 共振点追尾測定機能(圧電振動子のインピーダンス測定において、測定周波数を試料の共振周波数に自動追尾する機能)
  • 比誘電率測定、比透磁率測定 など
