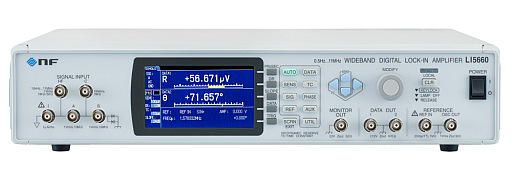

広帯域デジタルロックインアンプ LI5660シリーズ

位相検波以降のディジタル処理により、高い安定度を実現。最高100dB の優れたダイナミックリザーブ、更新レート約1.5Mサンプル/s(LI5660/LI5650、LI5650/LI5645は約780kサンプル/s)、振幅分解能16ビットの高速で滑らかな出力応答、微小信号測定の信頼性を高める基本性能を網羅しました。

LI5660は最高測定周波数11MHz(HF 入力端子装備)、LI5655が3MHzと従来機種に比べ、高周波領域をカバーしています。

また、LI5650/LI5645 は、1mHzの低周波から250kHzの測定に対応します。さらに2 周波数同時測定* や分数調波測定などの新機能を搭載し、さまざまな応用分野の高度な測定ニーズに対応します。

製品の価格

LI5645 標準価格¥660,000(税抜)

LI5650 標準価格¥830,000(税抜)

LI5655 標準価格¥990,000(税抜)

LI5660 標準価格¥1,320,000(税抜)

※2024年7月現在の価格になります。
※価格については、予期なく変更する場合があります。
※ご検討の際は予め弊社営業担当までお問い合わせください。



主な仕様

  • 周波数範囲

LI5660:0.5Hz~11MHz※ ※HF入力端子使用時
LI5655:0.5Hz~3MHz
LI5650/LI5645:1mHz~250kHz

  • 電圧測定

LI5660:10nV~10V※ F.S. ※C入力端子使用時
LI5655/LI5650/LI5645:10nV~1V F.S.

  • 電流測定

LI5660/LI5655/LI5650:10fA~1μA F.S.

  • 最小時定数

LI5660/LI5655:1μs
LI5650/LI5645:5μs

  • 出力更新レート

LI5660/LI5655: 約1.5 M サンプル/秒
LI5650/LI5645: 約780k サンプル/秒

  • 2周波数同時測定(LI5660/LI5655/LI5650)

2位相検波器を2系統装備し、2つの周波数成分を同時測定

  • 分数調波測定

基本波の分数倍の周波数(1~63)/( 1~63)で測定

  • 外部10MHz同期入力

外部基準周波数を用いて、他の機器の周波数基準と同期可能

  • 測定パラメタ X, Y, R, θ, DC, NOISE
  • 通信インタフェース USB,GPIB,RS-232,LAN
  • 薄型2U サイズ(88mm)
