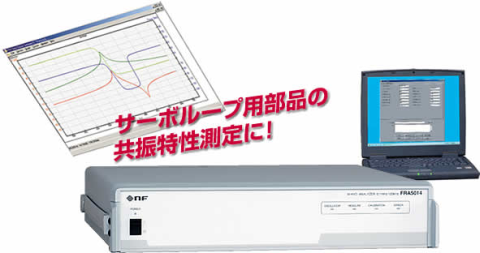

生産ラインやシステムの組み込み用 4チャネル入力 サーボアナライザ

FRA5014は、生産ラインやシステムの組み込み用に考えられた4チャネル入力のサーボアナライザです。

リモート制御専用で、パラメータの設定や読み出し、コマンド入力など、操作はPCを介して行います。
もちろん、高精度な測定を実現するエヌエフならではのハイスペックをしっかり搭載。

サーボループ用部品の共振特性測定をはじめ、各種サーボ特性測定や電気化学インピーダンス測定など、電子回路・部品・材料、電気化学、機械…分野のさまざまなシーンに、高精度で確かな測定を提供します。

製品の価格

サーボアナライザ FRA5014 標準価格:¥1,280,000 (税別)

  • 2020年10月現在の価格になります。
  • 価格については、予期なく変更する場合があります。

主な特長

  • 利得精度 ±0.05dB、位相精度 ±0.3°
    デジタルフーリエ演算方式と自己校正機能により、常に高精度な測定を実現します。
  • 測定周波数 0.1mHz~100kHz
    サーボループ用部品の共振特性測定、メカトロ系サーボ解析、電気化学測定などに好適な周波数範囲をカバー。
    幅広いアプリケーションに対応可能です。
  • ダイナミックレンジ 120dB以上
    オートレンジングと高分解能A/D変換器により広いダイナミックレンジを確保。入力レベルの大きな変化に対しても、確実に測定を行います。
  • 入出力アイソレーション電圧:42Vpk
    発振器出力と分析部各入力は、筐体および入出力間で絶縁されているので、サーボループ測定における信号注入が容易で、誤った接続による機器の破損や誤差の発生を未然に防ぐことができます。
  • 4チャネル同時測定
    分析入力部は4チャネル。全チャネル同時に測定できますので、詳細な分析や作業時間の短縮が可能です。
  • リモートコントロール・データ表示用ソフトウエア
    測定の設定・制御と測定データのグラフ表示を行うソフトウエアを標準で添付。多彩なグラフ表示のほか、測定データをCSV形式で保存することも可能です。
  • 組み込み用薄型サイズ(高さ88mm, 2U)
    高さ88mm(2U)の薄型筐体は省スペースで、ラックシステムへの組み込みに適しています。

アプリケーション

  • デジタルカメラ、ビデオカメラの手ぶれ補正に使用する圧電素子(圧電ジャイロ、超音波モータ)の共振特性測定・検査
  • デジタルカメラ、ビデオカメラの手ぶれ補正機構のサーボ特性測定・検査
  • 圧電トランスに使用する圧電素子の共振特性測定・検査
  • 各種サーボモータのサーボ特性測定・検査
  • その他、各種電子回路・部品・材料、機械の周波数特性測定
