(株)エヌエフ回路設計ブロック マルチファンクションジェネレータ WF1973/WF1974

掲載日:2006.12.19

グラフィカルなユーザ・インタフェースで、思いのままに波形を操り、信号を創り出す。これからの、エンジニア必携型 汎用シグナルソース。

製品の価格

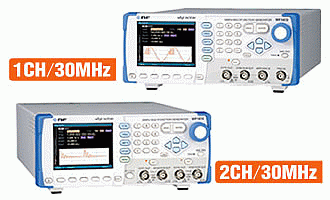

WF1973 (1CH/30MHz) 標準価格:¥198,000 (税別)
WF1974 (2CH/30MHz) 標準価格:¥298,000 (税別)

  • 2020年10月現在の価格になります。
  • 価格については、予期なく変更する場合があります。

主な特長

広い周波数帯域、高確度

  • 0.01μHz~30MHz、周波数確度±(3ppm+2pHz)

種類豊富な出力波形

  • 標準波形(正弦波、方形波、パルス波、ランプ波、ノイズ、DC)
  • 任意波形(最大512Kワード/波形、4Mワード、最大128波形まで保存)
  • アプリケーション固有の波形「パラメタ可変波形」を25種類内蔵、設定を簡単に変更して、多様な波形を思いのままに出力可能

出力パターンを自在にプログラムできるシーケンス機能、多彩な発振モード

  • 外部変調、内部変調、スイープ、バースト/トリガ/ゲート、連続

充実の2チャネルモード(WF1974のみ)

  • 2チャネル独立、2相、周波数差一定、周波数比一定、差動出力

優れた操作性&使い勝手

  • 各種設定パラメタと設定波形を一つの画面に表示(TFTカラーLCD採用)
  • 入出力の信号グラウンドは筺体からフローティング、チャネル間の信号グランドもアイソレーション
  • USB, GPIBインタフェース装備
  • 電源入力 AC90V~250V
  • 薄型軽量ボディ(高さ88m、質量2.1kg)

便利な諸機能

  • パルジェネとしての機能、外部10MHz周波数基準入力、複数台同期
    運転、ユーザ定義単位機能、外部加算入力、メモリ機能、—etc.
