■携帯やスマホのピーク電流測定や平均電流測定に

携帯電話の待ち受け電流は一定周期の待ち受け時間ごとにピーク電流が流れ、それ以外の区間は一定のベース電流が流れています。正確な平均電流を測定するためには、この待ち受け時間の正確な平均値測定が必要です。6540/6541 はピーク・ホールド測定により、ピーク電流値の測定や可変積分機能により待ち受け時間の正確な電流の平均値を測定できます。



■平均電流測定に【可変積分機能】

6540/6541 では、100 μs ~ 740 msまで任意の積分時間を設定することができます。そのため、携帯電話やLCD などの平均消費電流を簡単に測定することが可能です。AD 変換器自体の積分時間を任意に設定でき、アナログ量で積分するため、デジタル方式と違い積分時間中の波抜けが起こらず正確な平均値が測定できます。



■ピーク電流測定に【ピーク・ホールド測定機能】

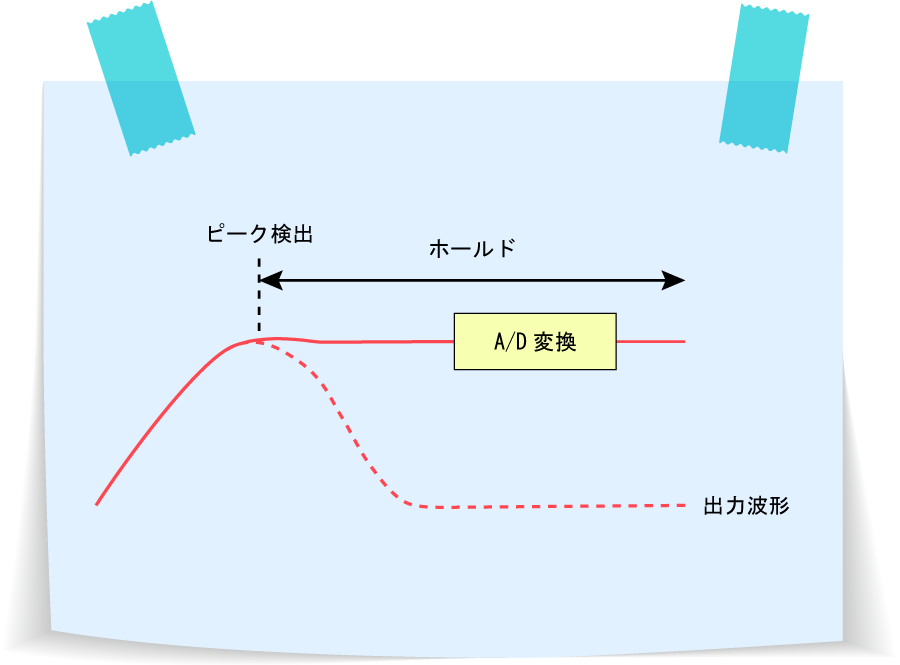

パルス発生時ではピーク・ホールド測定が可能です。ピーク・ホールド測定は、1 パルス中の最大値を検出し、測定することができます。(検出周波数は20 kHzまで)積分時間は1 ms、実行可能な最大周期は600 ms になります。



■バッテリ・マネジメントICの評価に

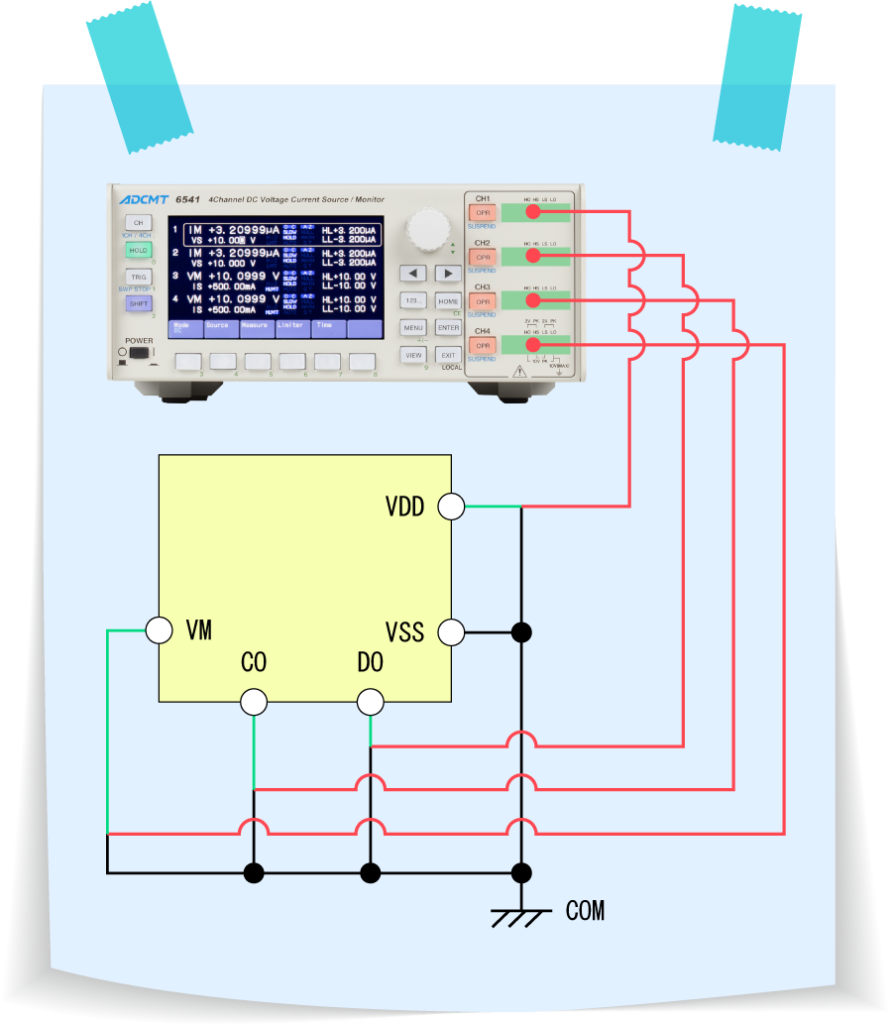

バッテリ・マネージメントICなど、各種IC評価用の定電圧源、定電流源、電圧測定、電流測定として使用可能です。VDD, VMを変化させた時のDO, COの動きと各端子の印加電圧に対する電流を測定します。

  • 電圧印加:−10 V~+10 V
  • 電圧測定分解能;100 μV(10 Vレンジ)
  • 電流測定分解能;10 pA(3 μAレンジ)



■通信用LD、 PDのバイアス源として

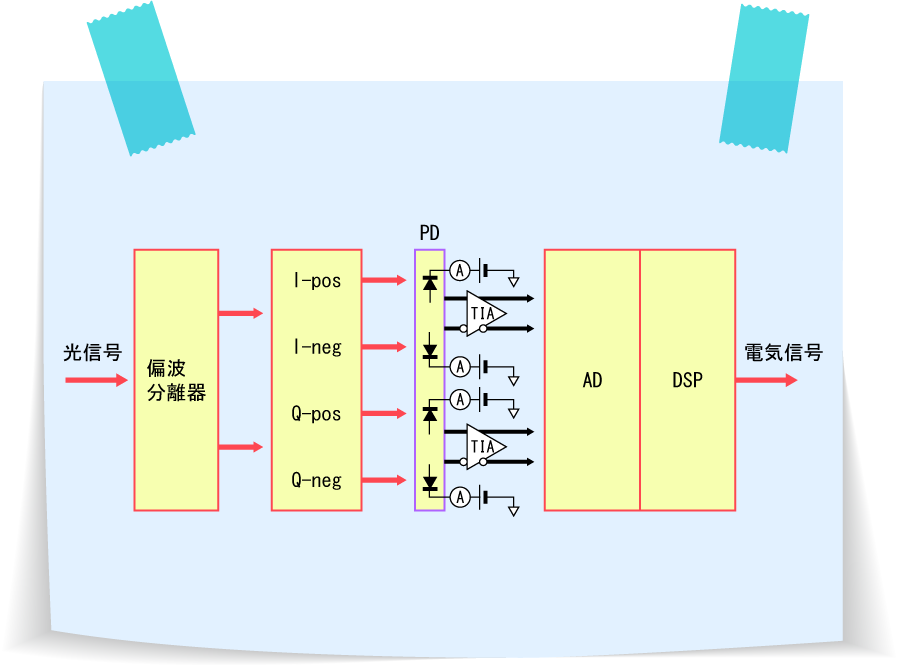

デジタル・コヒーレント通信用受信機に使用されるフォト・ディテクタ(PD)のバイアス用電源として使用可能です。

  • 電圧出力ノイズ 4 mVp-p(3 Vレンジ、DC~20 MHz)/5 mVp-p(10 Vレンジ、DC~20 MHz)
  • 電流測定分解能 100 nA(30 mAレンジ)/1 μA(500 mAレンジ)
