豊光エンジニアリング(株) 自動ばね横力試験機 HPC-AxSF

掲載日:2019.12.3

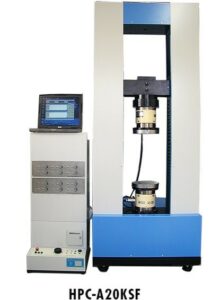

自動ばね横力試験機 HPC-AxSF

サスペンションスプリングやバルブスプリングなどの高精度な横力、偏心計測が可能。

主な特長

  • パーソナルコンピューターによるWindows上での計測制御。
  • オーバーロード停止機能による保護。
  • 最大39段で、ばね定数計算、荷重(下側Fz)および偏心判定、ばね特性曲線の作成が可能。
  • 試験条件、測定データの保存。測定データはCSVファイルなので、表計算などで読込可能。
  • 手動時の操作に便利な手動ハンドルを装備。プリンター内臓。
  • VIEWERソフトウェアによる偏心図の表示。
仕様/型式 HPC-A1KSF HPC-A5KSF HPC-A10KSF HPC-A20KSF HPC-A50KSF
負荷能力:Fz 1000.0N 5000N 10000N 20.00kN 50.00kN
横力:Fx, Fy 100.00N 500.0N 1000.0N 2.000kN 5.000kN
モーメントMx, My/Mz 15000/

2000Nmm

75000/

10000Nmm

150000/

40000Nmm

300/

100kNmm

750/

250kNmm

最大測定長さ 400.00mm 600.00mm
長さ最小表示0.001mm:オプション
圧縮板径 φ100mm φ180mm
最大試験速度 500mm/min
三段切替:高、中、低速
電 源 AC100Vまたは200V AC200V
