(株)ネットビジョン イメージレコーダー SVI-09/USB3.0

掲載日:2019.6.11

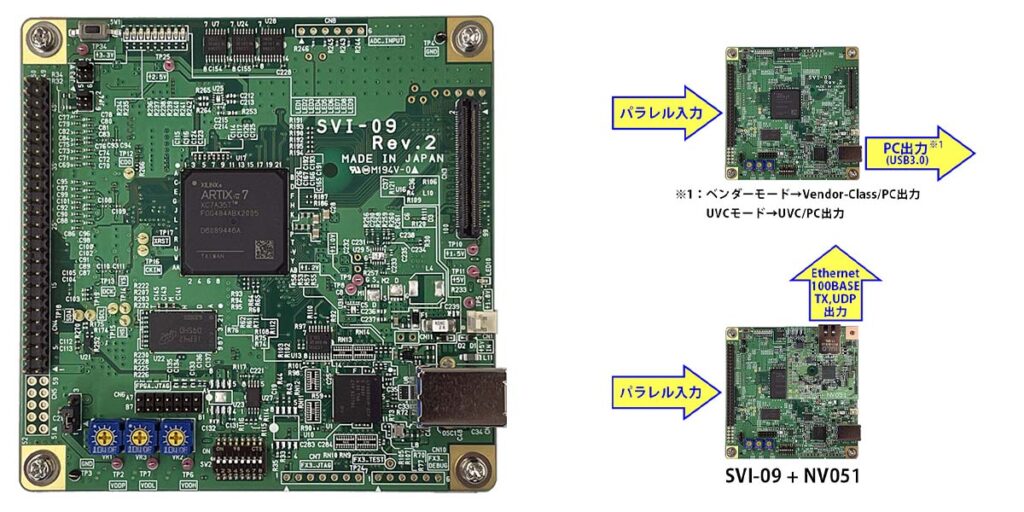

イメージ・レコーダーSVI-09は、SVI-06の後継機種です。USB3.0の転送速度をフルに活用したポータブルタイプのデジタル画像検証システムです。 SVIシリーズの構成は、機器接続ボードとPC用のソフトウェアで構成されます。

ボードとPC間の接続はUSB3.0で接続します。 評価できる画像はVGA、1080P等のカラー画像からRawデータまで、デジタルデータであれば全てが対象となります。

デジタル画像の評価としては、ファンクションテストに特化し水平16ビット×垂直16ビットまでの画サイズに対応しています。接続できるCMOSセンサーは、1chから2chまで可能でステレオカメラ開発には最適な環境を構築できます。

また、SVI-09はFPGAとフレームメモリに余裕を持たせました。これによりRAW現像、ステレオカメラ入力等の分野別ロジックを取り込むことも可能としております。

製品の価格

標準価格:¥198,000(税別)

  • 2019年7月現在の価格です。
  • 価格については、予期なく変更する場合があります。

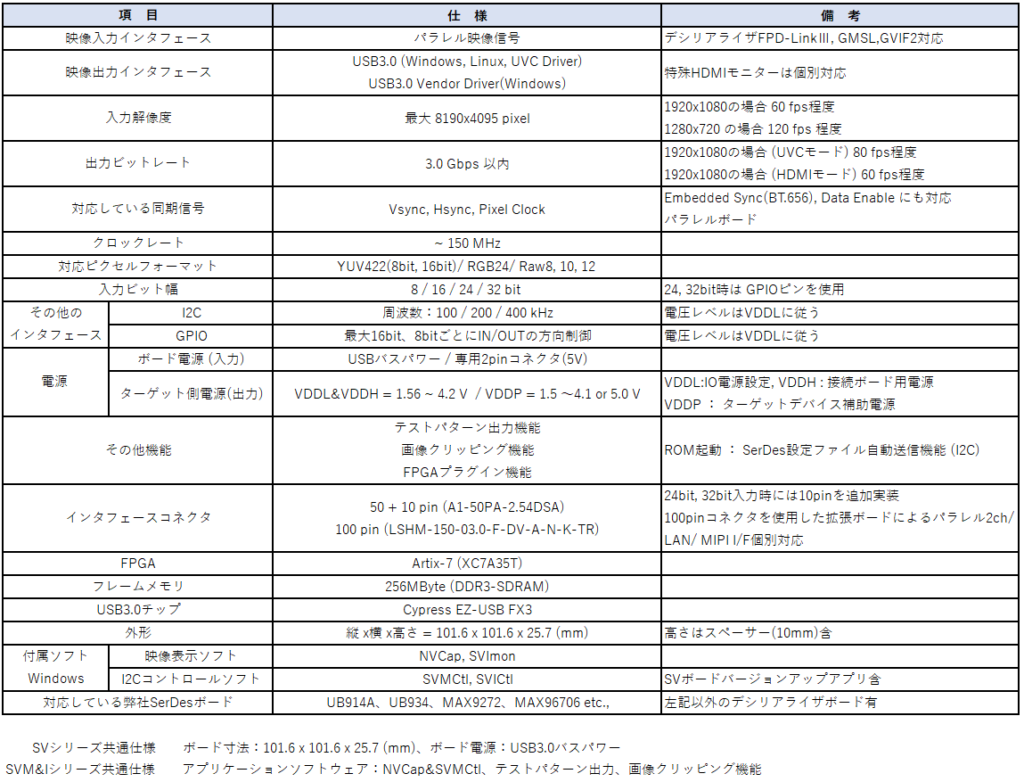

主な特長

  • デジタル画像を、画像と波形で検証する装置
  • FPGA動的再配置:ユーザーロジック取込み(オプション)
  • 1台のPCで4枚動作可能
  • 画像評価:YUV-8&16、RAW-10&12、RGB-8&24
  • 検証ソフト:画像と波形の協調検証、ベクトルスコープetc.
  • デジタル画像のリアルタイム表示
    • 表示例:1080P(1920×1080)60fps以上
  • フレームメモリ:256MB
  • ターゲットコントロール(I2C等)
    • 画像サイズ、転送レート、データフォーマット等のリアルタイム設定
  • I/Oピン制御:In-8bit、Out-8bit(SPI、同期ピンとして使用可能)
  • 機器との接続
    • HOST(PC)インタフェース:USB3.0
    • ターゲットインタフェース:8~32ビット:YUV、RGB、Rawデータ(ベイヤーデータ)etc.
    • 電圧調整:1.25~4.0Vまで2系統、クロック調整:外部or内部(可変)
  • オプション機能(受託開発用)
    • FPGA直結のLVDS-100ピンコネクタ



<用途/実績例>

  • カメラモジュールの検証、評価
  • データーロガー(車載用) カメラ検査ジグ
  • DSP検証、評価
  • MIPI & Parallelセンサー2CH入力
  • 画像変換(サイズ、フォーマット等)
  • 2CH-MIPI&Parallelセンサーエミュレーション
