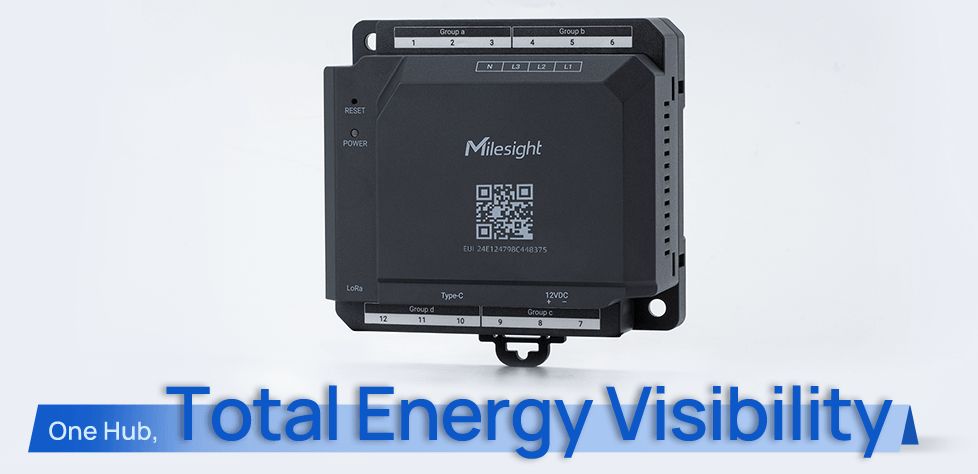

ウェーブクレスト　スマート電力モニターハブ CTH01

CTH01 Smart Power Monitor Hub は、三相・単相回路の電流・電圧・電力をリアルタイムで計測し、LoRa通信で遠隔収集できる電力監視デバイスです。設備の電力使用量、負荷状態、異常兆候を可視化し、工場・ビル・インフラ設備の省エネ管理や予知保全に活用できます。配線工事を最小限に抑え、既存設備にも容易に導入できるため、電力監視のDX化を強力に支援します。

製品紹介動画

【電圧と電流を監視するためのスマート電力モニターハブ CTH01】

【スマート電力モニターハブ CTH01の設定】

【スマート電力モニターハブ CTH01のインストール】

製品の価格

お問い合わせください

主な特長

• 三相・単相対応：幅広い設備の電力監視に対応
• 電流・電圧・電力を高精度計測（True RMS）
• LoRa/LoRaWAN 通信対応：長距離・低消費電力でデータ収集
• リアルタイム監視・アラート通知
• クランプ式CTで簡単設置：既存ラインにも後付け可能
• クラウド連携（Milesight IoT Cloud）でデータ可視化
• 設備の異常兆候を早期検知し、保全コストを削減

仕様

電気仕様

• 対応回路：三相3線／三相4線／単相
• 測定項目：電流（A）、電圧（V）、電力（W）、力率（PF）、周波数（Hz）、電力量（kWh）
• 測定方式：True RMS
• 電圧レンジ：80〜300 VAC
• 電流レンジ：0〜100 A（CTにより拡張可）
• 周波数：50 / 60 Hz

通信仕様

• 無線方式：LoRa / LoRaWAN
• 周波数帯：日本向け 923 MHz
• 送信間隔：設定可能
• クラウド連携：Milesight IoT Cloud 対応

インターフェース

• CT入力：3チャンネル（クランプ式CT対応）
• 電源入力：AC 110〜240 V
• 表示：ステータスLED
• 設定方法：NFC / アプリ設定

環境仕様

• 動作温度：−20〜60℃
• 保存温度：−40〜85℃
• 湿度：0〜95%RH（結露なきこと）
• 保護等級：IP20

機能

• リアルタイム電力監視
• 異常アラート通知（過電流・過負荷）
• データロギング
• 遠隔監視・遠隔設定
• 既存設備への後付け対応（クランプCT）

外形・設置

• 外形寸法：約 100 × 75 × 32 mm
• 設置方法：DINレール／壁面取付

アプリケーション（用途・活用シーン）

• 工場設備の電力監視・負荷管理

生産ライン、モーター、ポンプ、コンプレッサーなどの稼働状況を可視化

• ビル・商業施設の省エネ管理

空調・照明・受配電設備の電力使用量を遠隔監視

• インフラ設備の状態監視

上下水道設備、ポンプ場、公共施設の電力異常検知

• 再エネ設備の発電・消費監視

太陽光・蓄電システムの電力バランス管理

• 設備保全（予知保全）

電流値の変動から異常兆候を早期発見し、停止リスクを低減

導入によって得られるお客様メリット

• 設備の稼働状況を可視化し、業務効率が向上

→ 現場巡回や手作業の点検を削減

• 電力使用量の最適化による省エネ・コスト削減

→ 無駄な電力消費を把握し改善

• 異常兆候の早期検知でダウンタイムを削減

→ モーターや機器の故障を未然に防止

• 遠隔監視により保守作業を効率化

→ 多拠点設備の集中管理が可能

• データ活用による品質向上・設備改善

→ 電力データを基にした改善活動を推進
