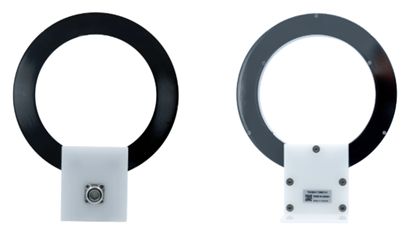

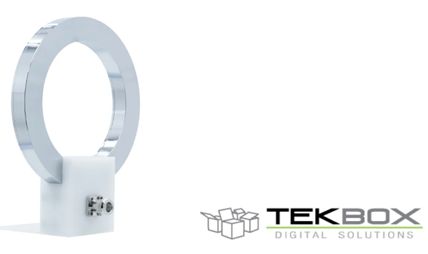

ウェーブクレスト　ループ アンテナRE101 TBRE101 30Hz～100KHz

このTBRE101は、MIL-STD-461G RE101テストで使用されるパッシブ受信ループアンテナで、防衛アプリケーション用の電気ケーブルインターフェースを含む電子機器およびサブシステムからの放射エミッションを測定します。

このTBRE101は、DUTのすべての側面から7cmの低周波磁場放射を測定するために使用されます。このテストは、30 Hz〜100 KHzの周波数範囲をカバーし、MIL -STD-461Gのセクション5.17では、テストのセットアップと測定手順が規定されています。

TBRE101は、シールド内に直径13.3cmのコイルと36巻の7ストランド41AWGリッツワイヤーで構成されています。ループ巻線のDC抵抗は10Ωです。ループは、含まれている平面に垂直な磁場放射を受け取り、ループの出力ポートでBフィールド/Hフィールド放射の強度に比例した電圧信号を生成します。

TekBox TBCCP1-2K70同軸RF電流監視プローブ(トランスデューサ)は、50Ωの負荷時に9kHzから30MHzまで0dBΩ(1V/A)の平坦な転送インピーダンスを持つもので、キャリブレーション用のオプション・アクセサリです。

製品の価格

お問い合わせください

仕様

• アンテナタイプ:受信ループ
• 周波数範囲:30 Hz〜100 KHz(使用可能な周波数範囲:10 Hz〜1 MHz)
• 規格:MIL-STD-461G / RE101
• ループ径:13.3cm
• ループ構造:7ストランド41AWGリッツ線を36巻取ります
• ループコイルの直流抵抗:10Ω(公称)
• ループコイルの自己インダクタンス:385μH
• 出力コネクタ:Nメス、50 Ω
• アンテナ変換係数:MIL-STD-461Gの標準RE101ループの理論検証係数と比較して±3dB以内
• 機械的寸法:L x W x H:10.62 cm x 15.2 cm x 19.1 cm(4.18インチ x 5.98インチ x 7.52インチ)
• 重量:0.5 kg(1.1ポンド)

アプリケーション

MIL-STD-461 RE101準拠の磁界放射測定 　

米国軍用EMC規格における「RE101」試験に対応。30Hz〜100kHzの低周波磁界放射を測定します。

軍用・航空宇宙機器のEMI評価

RE101は、航空機・艦船・地上装置などの電磁妨害（EMI）を評価するための必須試験項目です。

シールドルーム内での低周波磁界測定

高感度なループアンテナにより、微弱な磁界ノイズも正確に検出可能。

EMC試験ラボでの正式試験および事前評価

RE101準拠の測定器として、正式な適合試験や開発段階でのノイズ確認に使用されます。

低周波磁界の可視化・トラブルシューティング

電源回路や大型機器からの低周波ノイズの発生源特定にも有効。
