ウェーブクレスト　ハイブリッド測定アンテナ TBMA8（30MHz～3GHz）

TBMA8 30MHz～3GHz ハイブリッド測定アンテナ

TBMA8は、バイコニカルアンテナと対数周期アンテナを組み合わせた、手頃な価格のハイブリッド測定アンテナです。30MHz～3GHzの周波数範囲をカバーし、放射性エミッション（EMC）のプリコンプライアンス試験に最適です。

TBMA8は30MHz～3GHzの周波数特性を持ち、ハイブリッド測定アンテナの標準的なVSWRとアンテナ係数を備えています。

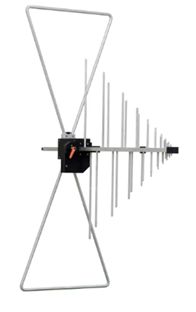

TBMA8は標準的なサイズのハイブリッドアンテナで、放射素子と支持ブームはアルミニウム合金製です。標準のメス型Nコネクタを備え、2つの三角形のボウタイ型素子が付属しています。アンテナには直径20mmの取り付けシャフト（チューブ）が付属しています。オプションのアクセサリとして、傾斜可能な取り付け素子と三脚もご用意しています。

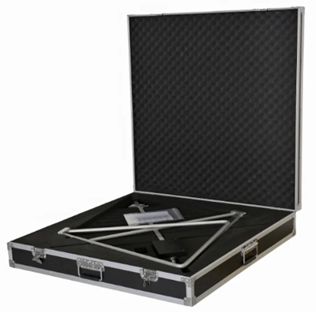

TBMA8は堅牢なキャリングケースに入れて出荷されます。

製品の価格

お問い合わせください

仕様

• タイプ：ハイブリッドアンテナ
• 周波数範囲：30MHz～3GHz
• VSWR：<2.1（f > 80MHz）
• 等方性利得（3m間隔）：-15～8dBi
• アンテナ係数（3m間隔）：8～34dB/m
• 最大連続RF入力電力：130W
• 公称インピーダンス：50Ω
• RFコネクタ：N型メス
• 取り付け：直径22mmの取り付けシャフト（チューブ）
• 寸法：長さ x 幅 x 高さ：1504mm x 1183mm x 558mm（59.2インチ x 46.6インチ x 22インチ）
• 重量：6.7kg（14.77ポンド）

アプリケーション

EMC放射エミッション測定（30MHz〜3GHz）

CISPR 16-1-4に準拠し、広帯域のEMI評価に対応。1本で複数の帯域をカバーできるため、測定の効率化に貢献します。

EMC事前評価・スキャン測定

開発段階でのノイズ源の特定や、製品のEMC適合性を簡易的にチェックする用途に最適。

シールドルームやオープンエリアテストサイト（OATS）での測定

軽量・堅牢な構造により、屋内外問わず安定した測定が可能。

スペクトラムアナライザとの組み合わせによるノイズモニタリング

広帯域での電磁環境の監視や、トラブルシューティングに活用。

教育・トレーニング用途

広帯域かつ扱いやすい設計により、EMC教育や実習にも適しています。
