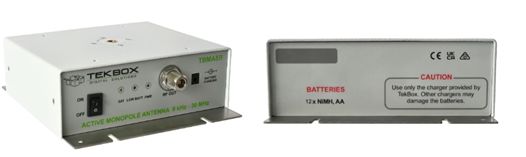

ウェーブクレスト　アクティブモノポールアンテナ TBMA5B

TBMA5B はアクティブ モノポール アンテナであり、手頃な価格の EMC 事前コンプライアンス テスト機器の Tekbox 製品範囲を拡張します。

モノポール アンテナは、CISPR 16 に従って、9 kHz ～ 30 MHz の周波数範囲内での放射エミッション測定用に設計されています。モノポール アンテナには高さ 104 cm のロッドが付いており、CISPR 25 または MIL-STD-461G で指定されている放射エミッション測定を実行するための優れた感度を提供します。

TBMA5B は、インピーダンス コンバータ、ユニバーサル チャージャー、直径 10 mm のロッド、60 cm x 60 cm のグランド プレーン、標準 10 pF キャリブレーション アダプタで構成されています。さらに、MIL-STD461G で要求されるフェライト付き同軸ケーブルと接地装置も含まれています。インピーダンス コンバータには、従来の三脚に取り付けるための 1/4 インチ スレッドが装備されています。

製品の価格

お問い合わせください

仕様

• 特性周波数範囲: 9 kHz ～ 30 MHz
• 電界アンテナ係数: +5 ～ +7 dB/m (標準)
• ダイナミックレンジ: 117 dB @ 10MHz、9KHz RBW、平均
• 電界、下限: ノイズフロア -3 dBµV/m @ 10MHz、9 KHz RBW、AVG
• 電界、上限: 120 dBµV/m (1 V/m) @ 1 dB 圧縮
• 出力VSWR: 1.04～1.6:1
• 出力コネクタタイプ: Nメス
• 電池タイプ: 12 x NiMH、AA (別売)
• 平均バッテリー寿命: バッテリー容量に応じて最大 20 時間
• 充電器: Mascot 2116 6-12セル
• 三脚マウント: ¼” ネジ
• インピーダンスコンバータ寸法: 185 x 210 x 65 mm、1.5 kg
• キャリングケース: アルミニウム、75 x 73 x 18 cm、4 kg

アプリケーション

CISPR 16-1-4 準拠の電界放射測定 　

EMC試験における低周波電界ノイズの評価に対応。

MIL-STD-461G（軍用規格）に基づく電界測定

軍用・産業用機器のEMI評価に適した構成。

9kHz〜30MHzの広帯域電界測定

低周波帯域の電磁環境ノイズを高感度で検出。

EMC事前評価や現場での簡易測定

軽量・コンパクト設計で、持ち運びやすく現場対応にも最適。

研究開発・教育用途での電界観測

高感度・広帯域特性により、実験・教育現場でも活用可能。
