ウェーブクレスト　ダブルリッジホーンアンテナ TBMA4 1GHz～8GHz

CISPR 16 は、周波数範囲をいくつかの帯域に分割し、これらの帯域ごとに特定のアンテナを定義します。1 GHz を超える周波数範囲については、CISPR 16 は放射ノイズ測定に広帯域ホーン アンテナを使用することを規定しています。

EMC アプリケーション用の標準広帯域ホーン アンテナは非常に高価で、一般的な低コストの EMC プリコンプライアンス スペクトラム アナライザで利用可能な周波数範囲よりもはるかに広い周波数範囲をカバーします。1 GHz を超えるプリコンプライアンス EMC テスト アプリケーションに最適化されたアンテナを提供するために、Tekbox は TBMA4 ダブル リッジ ホーン測定アンテナを設計しました。手頃な価格なので、放射ノイズ EMC プリコンプライアンス テストと定義された電界強度の生成に適した手頃な製品です。

TBMA4 は 1 GHz ～ 8 GHz で特性があり、ダブル リッジ ホーン アンテナに典型的な指向性パターンを持っています。

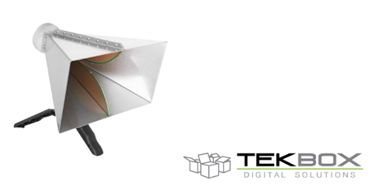

TBMA4 は小型のダブル リッジ ホーン アンテナで、その放射素子はエッジ メッキ PCB 基板から作られています。ハウジングはステンレス鋼製です。標準のメス N コネクタが装備されており、「ピストルグリップ」三脚が付属しています。アンテナの底部にある標準の 1/4 インチネジにより、ほとんどの標準的な三脚に簡単に接続できます。

さらに、アンテナの背面にはインデックス付きの取り付けプレートが装備されています。取り付けプレートには、中央に 6 mm のネジ穴があり、ほとんどのホーン アンテナで一般的なように、放射状に 45 度のステップで 4 mm のネジ穴が配置されています。

製品の価格

お問い合わせください

仕様

• タイプ: ダブルリッジホーン
• 周波数範囲: 1 GHz – 8 GHz
• 公称インピーダンス：50Ω
• コネクタ：N型メス
• 最大連続入力RF電力: 100 W
• 等方性ゲイン: 6 … 14 dBi
• アンテナ係数: 24 … 43 dB/m
• 前後比: 平均。20dB
• 電圧定在波比 (VSWR): 全周波数範囲にわたって < 3:1。平均 2:1 未満
• 幅: 241 mm (9.49 インチ)
• 高さ: 153 mm (6.03 インチ)
• 奥行き: 214 mm (8.44 インチ)
• 重量: 1.4 kg (3.08 ポンド)
• 三脚アダプターのネジサイズ: 1/4インチ
• インデックス付き後部取り付けフランジ

アプリケーション

EMC放射エミッション測定（1GHz〜8GHz）

CISPR 16-1-4に準拠し、高周波帯域のEMI評価に対応。特にCISPR Band Eの測定に最適です。

EMC事前評価・スキャン測定

開発段階での高周波ノイズ源の特定や、製品のEMC適合性チェックに活用。

スペクトラムアナライザとの組み合わせによる高周波ノイズモニタリング 　

高感度・広帯域特性により、微弱な高周波ノイズも確実に捉えます。

シールドルームやOATSでの高周波測定

堅牢な構造と指向性の高い特性により、屋内外問わず安定した測定が可能。

EMC教育・トレーニング用途 　

高周波帯域の測定に対応する実践的な教材としても利用可能。
