ウェーブクレスト　ログペリオディックアンテナ TBMA3　250MHz～1.3GHz

TBMA3は、放射ノイズEMC事前適合試験を目的とした、手頃な価格の対数周期測定アンテナです。

TBMA3は250MHzから1.3GHzまでの特性を持ち、対数周期測定アンテナの標準的なVSWRとアンテナ係数を備えています。

CISPR 16は周波数範囲を複数のバンドに分割し、各バンドごとに特定のアンテナを定義しています。300MHzから1GHzまでの周波数範囲では、CISPR 16は放射ノイズ測定に対数周期アンテナ（対数周期アンテナ）の使用を規定しています。

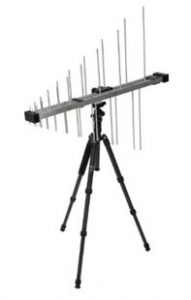

TBMA3は標準的なサイズの対数周期アンテナで、放射素子と支持ブームは粉体塗装されたアルミニウム合金製です。標準のメス型Nコネクタを備え、アンテナブラケットと取り付けアダプタが付属しています。マウントアダプターの底部には標準の1/4インチネジが備わっており、ほとんどの標準的な三脚に簡単に接続できます。

製品の価格

お問い合わせください

仕様

• タイプ：対数周期型
• 周波数範囲：250MHz～1.3GHz
• 公称インピーダンス：50Ω
• コネクタ：N型メス
• 最大連続入力RF電力：100W
• 等方性利得：6dBi ± 1.5dB
• アンテナ係数：14.2～27.5dB/m
• 電圧定在波比（VSWR）：全周波数範囲において1.95:1未満
• 平均1.35:1
• 幅: 749 mm (29.49インチ)
• 高さ (マウントアダプター装着時): 170.23 mm (6.70インチ)
• 高さ (マウントアダプター未装着時): 79.5 mm (3.13インチ)
• 奥行き: 863 mm (33.98インチ)
• 重量: 1.78 kg (3.92ポンド)
• 三脚アダプターネジサイズ: 1/4インチ

アプリケーション

EMC放射エミッション測定（250 MHz ～ 1.3 GHz）

CISPR 16-1-4に準拠し、EMI評価の中高周波帯域（Band D）に対応。

EMC事前評価・ノイズスキャン

開発段階でのノイズ源の特定や、製品のEMC適合性チェックに最適。

スペクトラムアナライザとの組み合わせ

広帯域の電磁波モニタリングや、干渉源の探索に活用。

シールドルームやOATS（オープンエリアテストサイト）での測定

軽量・堅牢な構造で、屋内外問わず安定した測定が可能。

教育・トレーニング用途

扱いやすい構造と再現性の高い特性により、EMC教育や実習にも適しています。
