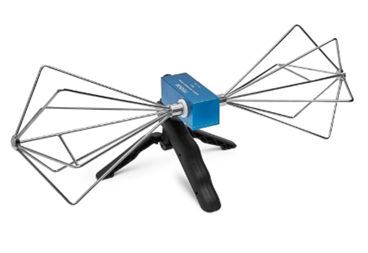

ウェーブクレスト　バイコニカルアンテナ TBMA1B

TBMA1Bは、小型軽量の広帯域バイコニカル測定アンテナです。手頃な価格でありながら、放射ノイズEMCプリコンプライアンス試験や規定の電界強度の生成に最適です。

30MHz～3GHzの周波数特性を持ち、ダイポールアンテナに類似した指向性パターンを備えています。

TBMA1Bは、アルミ製キャリングケースに収納され、「ピストルグリップ」三脚が付属しています。標準の1/4インチネジにより、ほとんどの標準的な三脚に簡単に接続できます。

アンテナ素子は耐腐食性があり、回転防止構造になっています。給電は、2Wの電力処理能力を持つ広帯域バランを介して行われます。さらに、静電気の蓄積からも保護されています

製品の価格

お問い合わせください

仕様

• タイプ：パッシブバイコニカル
• 周波数範囲：30MHz～3000MHz
• 等方性利得（3m間隔）：-38.46～1dBi
• アンテナ係数（3m間隔）：17.24～51.20dB/m
• 最大連続RF入力電力：2W
• 公称インピーダンス：50Ω
• RFコネクタ：N型メス
• マッチング：1:2トランスフォーマー + 1:1バラン
• 三脚アダプターネジサイズ：1/4インチ
• 寸法：長さ x 幅 x 高さ：430.73mm x 163.08mm x 138.79mm（16.96インチ x 6.42インチ x 5.46インチ）
• 重量：0.46kg（1.01ポンド）

アプリケーション

EMC放射測定（30MHz〜1GHz）

CISPR 16-1-4に準拠した放射エミッション測定に対応。特に民生機器や産業機器のEMI評価に適しています。

EMI事前評価やスキャン測定

開発段階でのノイズ源特定や、簡易スキャンによる問題箇所の把握に活用。

EMC教育・トレーニング用途

広帯域かつ扱いやすい構造のため、教育機関や研修での実習用アンテナとしても有用。

屋内・屋外での測定

軽量・堅牢な構造により、持ち運びや設置が容易で、現場測定にも対応。

スペクトラムアナライザとの組み合わせ

受信感度と帯域特性を活かし、ノイズ測定や信号監視にも使用可能。
