飛沫・エアロゾル可視化撮影システム 充実した各種画像処理により様々な現場評価に対応
カトウ光研 飛沫による感染リスクの検証。 エアロゾルの発生状況を評価「CV-74」
【活用シチュエーション】
- 飛沫の可視化撮影を手軽に
- 【撮影可能】エアロゾルの放出の瞬間も撮影可能（呼気など）
- 【可視化】エアロゾルボックスの防護性能（手術室など）
- 【リスク評価】エンターテインメント・スポーツ分野での飛沫飛散
- 【防護性能評価】パーテーションやフェイスシールドなど
- 【機能性評価】Covid-19等の感染対策で飛沫制御用に開発された製品等

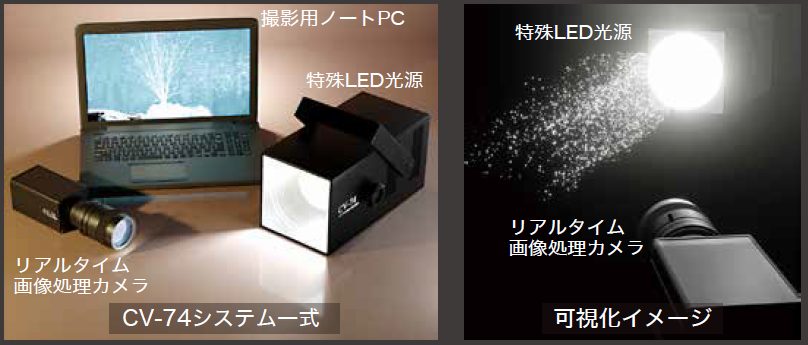

【CV-74システム一式】
- 撮影用ノートPC
- リアルタイム画像処理カメラ
- 特殊LED光源
◇可視化に最適な3次元特殊LED光源
従来の可視化手法では輝度を得るためにスリット光源を用いますが、それでは可視化断面上の飛沫の一部だけしか可視化できません。
本製品はシュリーレン法で培った光学技術を用いて擬似平行光を生成。
極めて直進性の高い光束を形成し、驚異の輝度を保ちつつ3次元挙動を可視化できるよう円柱から拡がりを持たせて円錐に照射できるボリュームを持った体積光源です
製品パンフレットはこちらからご確認いただけます。
https://www.hodaka.co.jp/hodaka-cms/wp-content/uploads/2026/03/51d628bacf1bd5127663dd0f8d998fa5.pdf
製品の価格
お問合せください。
主な特長
持ち運びも手軽に！ケース込み重量：約11Kg
| モデル名 | CV-74 |
|---|---|
| 可視化対象 | 飛沫、エアロゾル |
| 光源 | 特殊LED光源 |
| 照射角度可変機構 | 光源に内蔵 |

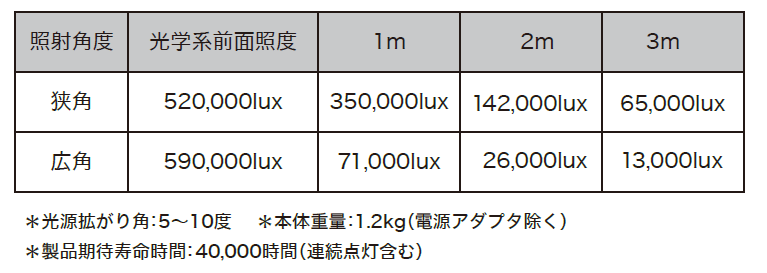

| 照度（＊狭角時） | 光源から2mの位置で およそ140,000lux |
| カメラ（有効画素数） | 310万画素 |
| カメラ（イメージセンサー） | モノクロCMOS 1／1.8型 |
| カメラ（インターフェース） | USB3.0 |
| カメラ（フレームレート（fps）） | 310万画素時（120、60、10、5、1） 170万画素時（170、80、10、5、1） 30万画素時（360、180、10、5、1） |
| カメラレンズ | 飛沫、エアロゾル焦点距離12.5mm |
| 最短撮影距離 | 0.3m |
| 光源用固定三脚 | 耐荷重4.0kgまで |
| 撮影用固定三脚 | 耐荷重4.0kgまで |
| 撮影解析用専用端末 | WindowsOS 64Bit ラップトップ型 |
| リアルタイム画像処理ソフト | CV-74 Software |
| 画像処理機能 (リアルタイム画像処理) |
①スルーモード ②軌跡モード ③超高感度モード ROI設定・撮影設定ファイル保存読出・ 差分による背景処理 |
| 画像処理機能 (オフライン可視化処理) |
リアルタイム処理再現機能・ROI設定・Pseudo-color表示 輝度累積静止画表示機能・差分による背景処理 |
| 収納ケース | APA複合積層板構造、キャリーハンドル、キャスター付き ＊三脚・PCは収納できません。 |
