18〜40GHzをカバーする高精度・広帯域 180°ハイブリッドカプラ
ウェーブクレスト 180°ハイブリッドカプラ 2.92mm 18-40GHz XQY-HYD-18/40-180KE
180° 2.92mm ハイブリッドカプラ（18–40GHz）は、マイクロ波およびミリ波帯で使用される汎用性の高い受動部品です。
この180°ハイブリッドカプラは、伝送線路の特定方向に沿って伝送電力を連続的にサンプリングでき、入力信号を等しい振幅で、180°の位相差を持つ2つの信号に分配します。
また、複数信号の合成にも使用され、出力信号の利用効率を向上させる用途に適しています。
特に、PHS屋内カバレッジシステムにおける基地局信号の合成などで広く利用されています。
製品の価格
お問い合わせください
主な特長
- 広帯域周波数：18～40GHz
- 低挿入損失：≤3.2dB
- 低VSWR
一次VSWR：最大1.80
二次VSWR：最大1.80
- 優れた振幅バランス：最大±1.2dB
- 定格電力：30W
- 入出力コネクタタイプ：2.92mm（メス）
- 周波数帯域、コネクタタイプ、仕様のカスタマイズも可能です。

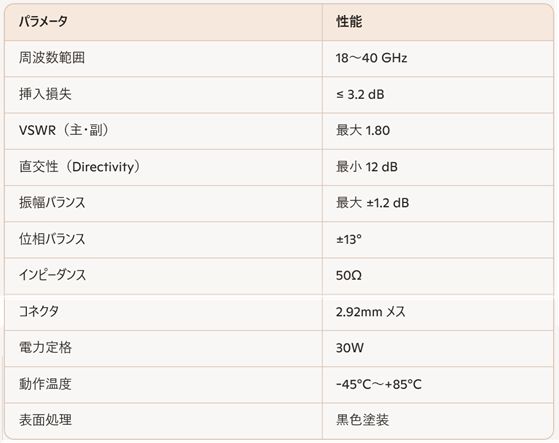

仕様
アプリケーション
このRFハイブリッドカプラは以下の分野で使用されます。
- 航空
- 宇宙
- レーダー
- 通信システム
- 電子戦（ECM）
- 放送
- 各種電子試験装置
高周波回路において、不要信号の抑制・フィルタリング、周波数選択に優れた性能を発揮します。
