電気安全規格試験マルチアナライザ TOS9300シリーズ 電気安全規格試験マルチアナライザ TOS9300シリーズ

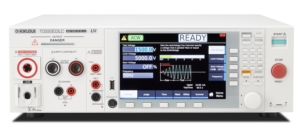

TOS9300 シリーズは、電子機器/電子部品に対して数種類の安全試験をすることができる電気安全規格試験マルチアナライザです。

安全試験の種類には、耐電圧試験、絶縁抵抗試験、アース導通試験、漏れ電流試験(接触電流試験、保護導体電流試験、患者漏れ電流試験)、部分放電試験があります。

必要な試験の組み合わせに応じて機種構成されているので、1 台で無駄なく様々な安全試験に対応できます。研究開発設備、品質保証試験や規格認証機関の試験設備、生産ラインの設備に適しています。

製品の価格

モデル名 品名 標準価格
TOS9300 AC耐電圧・絶縁抵抗試験器 ¥490,000
TOS9301 AC/DC耐電圧・絶縁抵抗試験器 ¥550,000
TOS9301PD AC/DC耐電圧・絶縁抵抗試験器・部分放電試験器 ¥1,200,000
TOS9302 AC耐電圧・アース導通試験器 ¥630,000
TOS9303 AC/DC耐電圧・絶縁抵抗試験器 ¥750,000
TOS9303LC AC/DC耐電圧・絶縁抵抗試験器・アース導通試験器・漏洩電流試験器 ¥1,050,000
TOS9320 4ch高電圧スキャナ、接触確認機能付き ¥290,000
税抜き価格
  • 2024年7月現在の価格になります。
  • 価格については、予期なく変更する場合があります。

主な特長

  • オールインワンモデル登場(TOS9303LC)
  • 最大40AのAD/DC双方のアース導通試験が可能(TOS9302/9303(LC))
  • DUTの絶縁破壊の検出感度を設定可能
  • AC5kV/100mA、DC7.2kV/100Wの耐電圧試験機能
  • 接触電流/保護導体電流/患者漏れ電流試験が可能(TOS9303LC)
  • 部分放電試験に対応(TOS9301PD)
  • LAN/USB/RS232C標準装備
  • 視認性の高いカラー液晶ディスプレイ採用
  • 高電圧スキャナは当社従来モデル[TOS5300シリーズ等]との接続も可能(TOS9320)

TOS9300シリーズ電流検出の応答速度、正しく設定できていますか?

キクスイの安全関連試験器 TOS9300 シリーズでは、耐電圧試験時の電流検出応答速度を選択できることはご存知でしょうか?

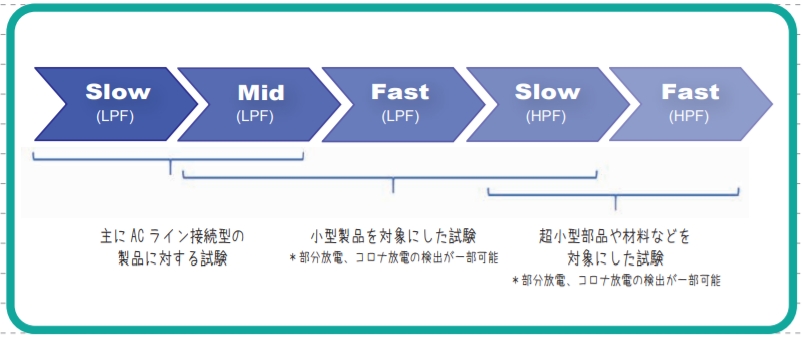

同シリーズでは、LPF(ローバスフィルタ)の「Slow / Medium / Fast」と HPF(ハイパスフィルタ)の「Slow / Fast」の5種類の設定が用意されています。この電流検出応答速度は、いわば放電電流の検出感度のようなものです。

「Slow(LPF) ⇒ Medium(LPF) ⇒ Fast(LPF) ⇒ Slow(HPF) ⇒ Fast(HPF)」の順で感度が高くなります。

安全規格で定義されている耐電圧試験は、絶縁破壊したかどうかを判定する試験であるため、基本的には部分放電のような瞬間的な放電電流については、不良検出しない応答となっております。
そのため、検出応答を Slow に設定することが一般電子機器、電子部品などの耐電圧試験に最も適した設定と考えられます。
しかしながら、小型電子部品などの絶縁破壊を起こしやすい EUT への耐電圧試験時や部分放電のような絶縁破壊の前兆を知りたいという場合には、Medium や Fast に設定する事で高感度な試験が実現可能となります。

TOS9300シリーズ電流検出の応答速度設定方法

ただし、電流検出応答速度を早くすればするほど、絶縁破壊によるものではない部分放電のような非常に小さく速い放電も検出してしまい、試験の再現性が低下してしまうので注意が必要です。
