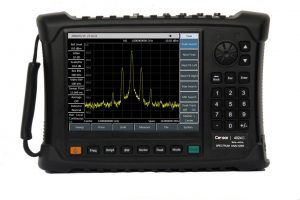

ウェーブクレスト　スペクトラム・アナライザ 4024シリーズ

4024シリーズ スペクトラムアナライザは、広い周波数範囲、高性能、高速掃引、多彩な機能、簡単な操作性など多くの利点を有しています。性能仕様の点では、それに優秀な表示平均雑音レベル、低い位相雑音および高い掃引速度の利点があります; 測定機能の点では、それはチャネル力、占められた帯域幅、隣接チャネル力の比率、調整及び聞き、放出マスクおよびキャリア対ノイズ比率等のインテリジェント測定機能、またスペクトル検光子、干渉検光子、AM/FM/PM の検光子、力メートル、チャネル スキャナー等の豊富な測定機能を楽しみます。4024 は表示定義および操作を便利に改善する 8.4 インチ LCD および容量性タッチ画面の統合された設計を配置します。このシリーズは、フィールドワークに非常に適している柔軟な電源で、ハンドヘルド、コンパクト、軽量です。

4024は、航空宇宙、マイクロ波＆衛星通信、無線通信、レーダー監視、電子対策＆偵察、精密誘導の分野で信号や機器のテストに使用することができます。

スペクトラム・アナライザ 4024シリーズの詳細はこちらのカタログ（PDF）をご覧ください。

【モデル】

• 4024A：9kHz～4GHz
• 4024B：9kHz～6.5GHz
• 4024C：9kHz～9GHz
• 4024D：9kHz～20GHz
• 4024E：9kHz～26.5GHz
• 4024F：9kHz～32GHz
• 4024G：9kHz～44GHz
• 4024H：9kHz～50GHz
• 4024L：9kHz～67GHz

製品の価格

お問い合わせください

主な特長

• 広い周波数範囲：9KHzから67GHzまで、9モデル
• 低表示平均ノイズレベル：-163dBm@1Hz RBW(typical)
• 優れた位相ノイズ性能：-112dBc/Hz@100kHz周波数オフセット@1GHzキャリア（4024A/B/C）、-106dBc/Hz@100kHz周波数オフセット@1GHzキャリア（4024D/E/F/G/H/L）
• 高速掃引：1GHzスパンにおいて、最短掃引時間<20ms
• 分解能の帯域幅：1Hz～10MHz
• フルバンドプリアンプ：標準構成
• 豊富な測定機能：スペクトラムアナライザ、干渉計（スペクトログラム、RSSI）、AM/FM/PMアナライザ、チャンネルスキャナ、高精度パワーメータなど
• 各種インテリジェント測定機能：電界強度測定、チャンネルパワー、占有帯域幅、隣接チャンネルパワー比、チューン＆リッスン、搬送波対雑音比、エミッションマスク
• 各種補助試験用インターフェイス。10MHz基準入出力インタフェース、GPSアンテナインタフェース、ゼロスパンIF出力インタフェース、外部トリガ入力インタフェースなど
• 簡単で便利なユーザー操作：8.4インチ高精細LCDと大型フォントディスプレイ、便利な静電容量式タッチスクリーン操作、LCDとタッチスクリーンの組み合わせ、様々な表示モードなど
• 動作温度範囲：-10℃～50℃。電池またはアダプターによる電源供給
• 多彩な測定機能

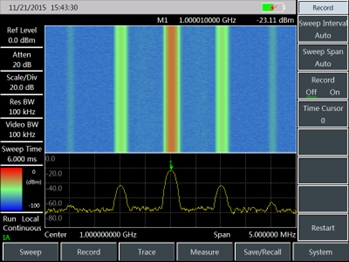

干渉アナライザー（スペクトログラム）

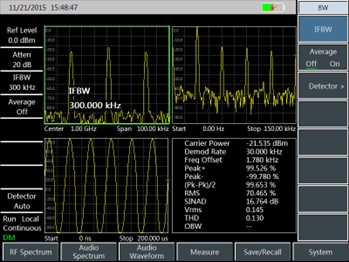

AM FM PM復調

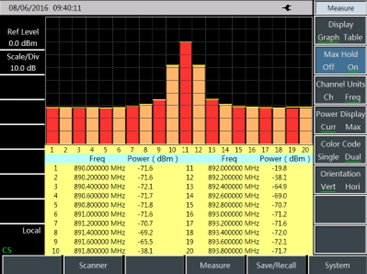

チャンネルスキャナー

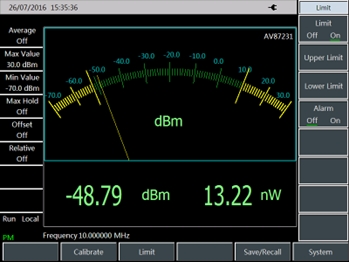

パワーメーター（USBパワープローブ）

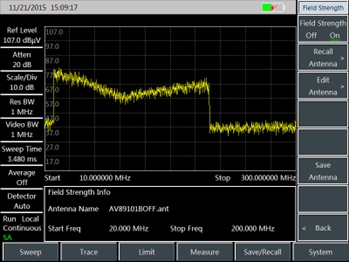

電界強度測定

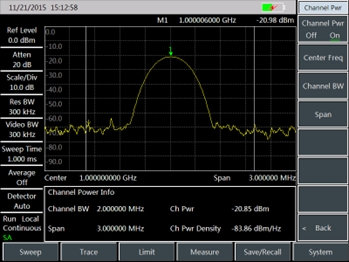

チャンネルパワー

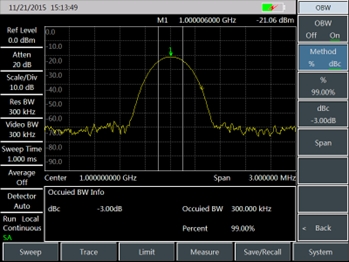

占有帯域幅

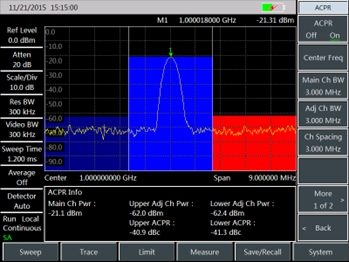

隣接チャネル電力比

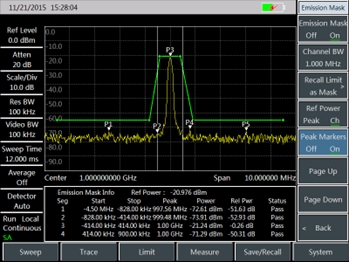

エミッションマスク

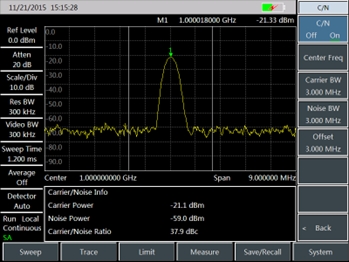

搬送波対雑音比

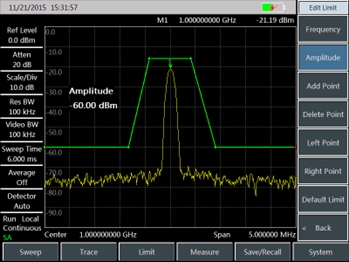

リミットライン

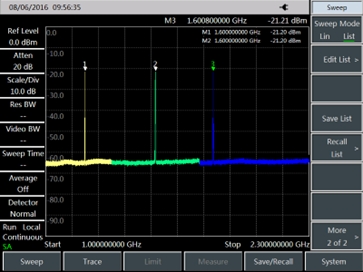

リストスイープ

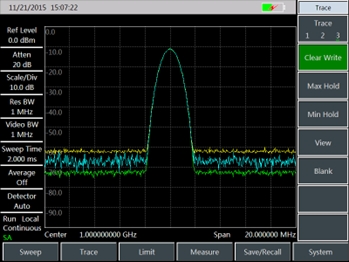

マルチトレース

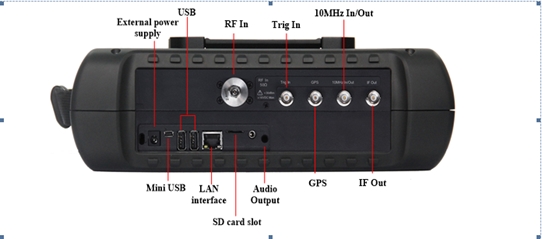

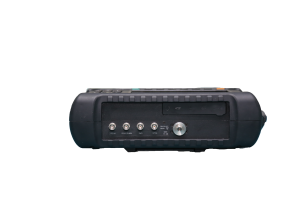

各種補助テストインターフェイス

簡単・便利なユーザー操作

• ワンクリックでクイック測定
• 状態やデータの保存と呼び出し
• 8.4インチ液晶と静電容量式タッチパネルの組み合わせで、光の屈折が小さく、鮮明な表示
• 便利な静電容量式タッチパネル操作
• 様々な表示モード、屋外光やナイトビジョンの下でより良い体験
• バックライト付きキーで暗闇でも見やすい

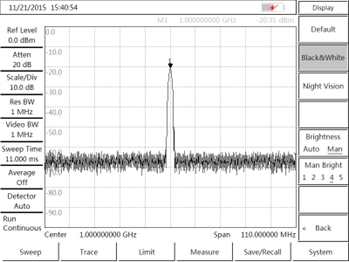

屋外モード

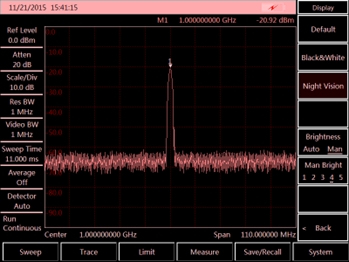

暗視モード



【アプリケーション】

電子兵器機器の総合的な性能評価
4024シリーズは、広い周波数範囲、高性能仕様、高速掃引速度、複数のテスト機能、および簡単な操作の利点を備えています。ハンドヘルド、コンパクト、軽量で、内蔵バッテリーで電源を入れることができます。このシリーズは、レーダー、通信、電子対策と偵察、精密誘導などの分野での電子兵器機器の現場設置と校正、修理と保守に使用できます。

送信機と受信機のフィールドテストと診断
4024シリーズスペクトラムアナライザ、干渉アナライザ、AM / FM / PMアナライザ、パワーメータ、チャネルスキャナなどの豊富な測定機能モード、およびチャネル電力、占有帯域幅、隣接チャネル電力比などのさまざまなインテリジェント測定機能搬送波対雑音比、電界強度測定、放射マスクなど。これらは、送信機と受信機のフィールドテストのための包括的なスペクトル分析と診断サービスを提供できます。

ブロードバンドスペクトルモニタリング、干渉認識
4024シリーズは、外部指向性アンテナと接続して、電磁環境検出、無線干渉分析、電磁環境バックグラウンド評価、スペクトルモニタリング、および不正チャネル干渉信号認識に使用できます。
