ダブルリッジ広帯域導波管ホーンアンテナ HA-1840GA1-KF

【FT-RF社ホーンアンテナ製品概要】

ホーンアンテナは先端に向かって大きくなった特徴的なデザイン。通常、ホーン アンテナは 10 ~ 20 dBi の高いアンテナ ゲインを持つ指向性放射パターンを特徴としています。一部のアンテナは、最大 25 dBi の標準ホーン アンテナなど、より高いゲインを持っています。ホーン アンテナは、低い VSWR と広いインピーダンス帯域幅が特徴です。

ダブル リッジド ホーン アンテナは、200 MHz 周波数から 40 GHz までのより高い周波数まで非常に人気があります。最近、このアンテナの使用周波数を 60 GHz まで拡張しました。

ダブル リッジ ホーン アンテナは、送信と受信の両方の目的に適しており、次の用途に使用できます。

  • アンテナ測定
  • 通信システム
  • 衛星追跡システム
  • レーダー探知システム
  • 監視システム
  • 電磁適合性試験 (EMC テスト)

【製品概要】

  • 周波数: 18 GHz ~ 40 GHz
  • ゲイン: 13dbi-16dBi
  • 長さ×幅×高さ:74×55×38mm
  • 型番:HA-1840GA1-KF

ダブルリッジ広帯域導波管ホーンアンテナ HA-1840GA1-KFの詳細はこちらのカタログ(PDF)をご覧ください。

製品の価格

お問い合わせください

主な特長

  • ハイパワー 300W (ピーク) 150W (C.W)
  • DC ショート雷保護
  • 低VSWR
  • 均一ゲイン
  • 連結パフォーマンスデータベース

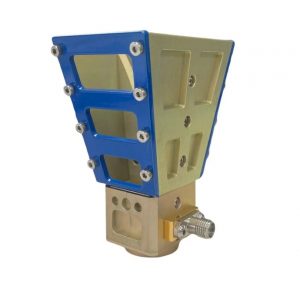

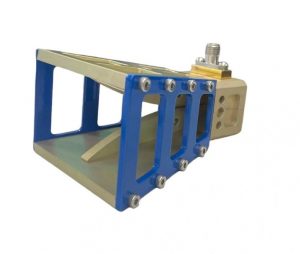

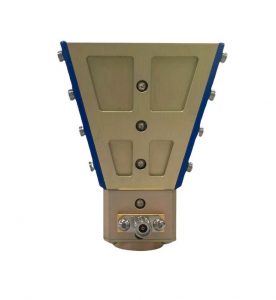

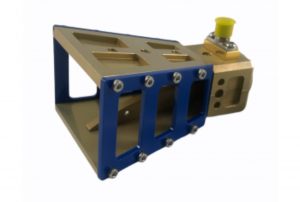

ダブルリッジ広帯域導波管ホーンアンテナ HA-1840GA1-KFHA-1840GA1-KF_ホーンアンテナ18GHz-40GHz_2

ダブルリッジ広帯域導波管ホーンアンテナ HA-1840GA1-KFの仕様

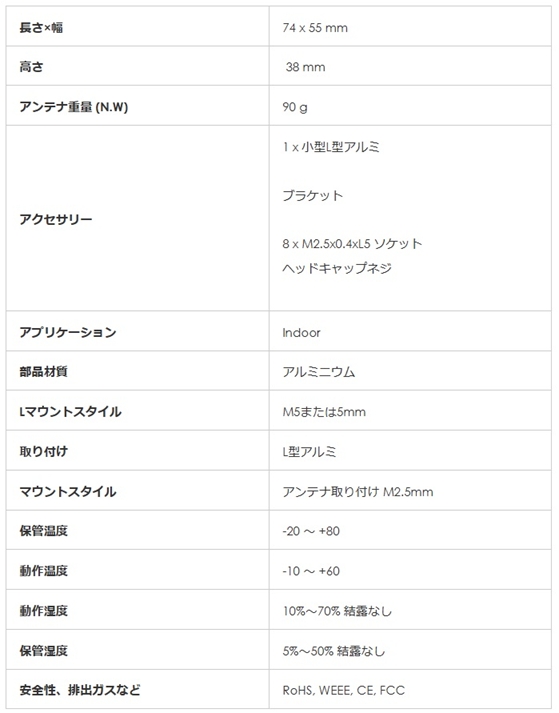

ダブルリッジ広帯域導波管ホーンアンテナ HA-1840GA1-KF仕様1

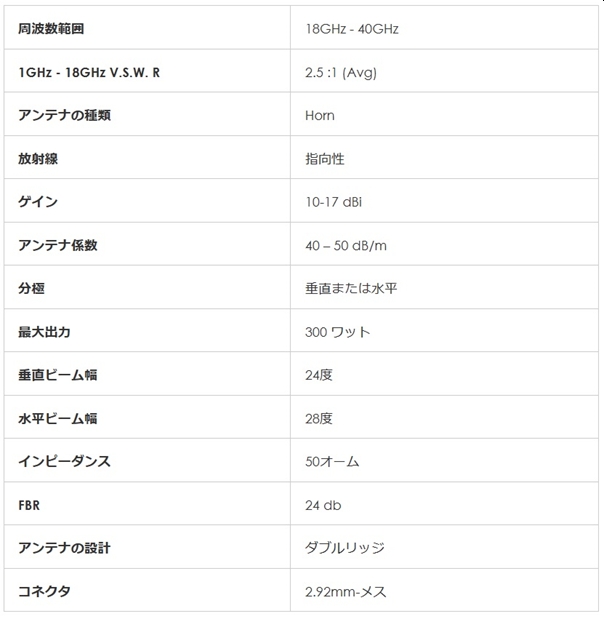

ダブルリッジ広帯域導波管ホーンアンテナ HA-1840GA1-KF仕様2

【アプリケーション】

  • 18-40GHz ダブルリッジホーンアンテナ
  • 6061 アルミニウム合金
  • ステンレススチール 2.92mm-メス
