掲載日：2023.10.13
コンポーネントパラメータ試験器

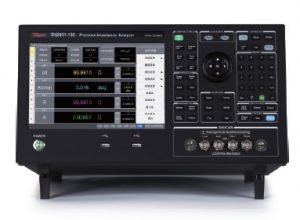

ウェーブクレスト インピーダンスアナライザ TH2851シリーズ
- 測定周波数: 10Hz-130MHz
- 高精度: 自動バランスブリッジ技術を使用、4 端子ペアテスト構成
- 高い安定性と一貫性
- 高速: 最大 5ms の最速テスト速度
- 高解像度: 10.1 インチの静電容量式タッチスクリーン、解像度 1280*800
- 3つのテスト方法：ポイントテスト、リストスキャン、グラフスキャン
- 1601点マルチパラメータリストスキャン機能
- 4パラメータ測定
- 4チャンネルグラフィックスキャン機能、各チャンネルは4つの曲線を表示可能、チャンネルと曲線の16種類の分割画面表示モード
- 強力なソート: LCR モードで 10 段階のソート
- グラフィック スキャン モード、各曲線は個別にソートされます
- 高い互換性: SCPIインストラクションセットに対応、KEYSIGHT：E4990A、E4980A、E4980AL、HP4284Aと互換性があります。
アプリケーション
- パッシブコンポーネント
コンデンサ、インダクタ、磁気コア、抵抗器、圧電デバイス、トランス、チップ部品、ネットワーク部品のインピーダンスパラメータ推定と性能解析 - 半導体部品
LED ドライバ集積回路の寄生パラメータのテストと解析、バラクタの C-VDC 機能
トランジスタまたは集積回路の寄生パラメータ解析 - その他のコンポーネント
プリント基板、リレー、スイッチ、ケーブル、バッテリーのインピーダンス評価
インピーダンスアナライザ TH2851シリーズの詳細はこちらのカタログ（PDF）をご覧ください。
製品の価格
お問い合わせください
