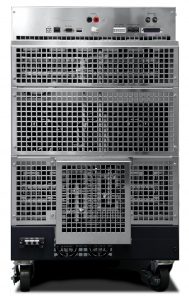

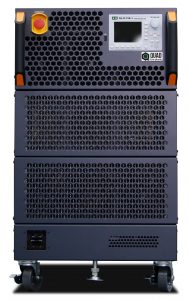

計測技術研究所/KEISOKU GIKEN　直流電子負荷 QL-Dシリーズ

大容量直流電子負荷「QL-Dシリーズ」は、従来品の電子負荷でご好評をいただいたオシロライクなUIと高速電流制御回路方式を採用し、使い勝手と電子負荷の基本性能が深化した電子負荷装置です。従来品である34000Aシリーズの基本仕様・性能・コンセプトをより進化させ、各種負荷モードによるSweep機能や、オプションによるMPPT機能などを準備し、多彩なファンクションであらゆるニーズに対応することができます。5kW単位で25kWまでラインナップし最大6並列で150kWまで拡張可能。19インチラックサイズで高さ5U(5kWモデル)とコンパクトな筐体を実現しております。



製品の価格

本体標準価格（税別）¥1,874,000 ～¥7,331,000

• 2023年9月現在の価格になります。
• 価格については、予期なく変更する場合があります。

主な特長

• あらゆる面で34000Aシリーズからアップデートしており、後継機としてご採用頂くことが可能です。
• 高速電流制御テクノロジーを採用
• 従来製品からの操作性の向上
• 5kW単位で25kWまで全17機種をラインナップ
• 各負荷制御モードの確度保証
• 負荷モードと動作モードの組み合わせで最大36モードの試験に対応
• 電池特性評価に最適な動作モードを標準搭載
• 便利な電流リミット機能を搭載
• 高速応答スルーレート最大50A/μs、最小応答時間5μs
• 細かな電流波形設定を可能にする16ステップDynamicモードと最小パルス幅1μs
• Sequence機能を搭載
• 液晶パネルへChart表示可能なSweepモードを搭載
• MPPT（最大電力点追従)機能を工場出荷オプションで準備
• USBメモリに対応
• インテリジェンスなマスタースレーブ機能を搭載
• PLC制御に最適な外部アナログ・デジタルコントロールを装備
• リモートセンシング機能
• 従来製品に比べ省スペース・軽量化
• ベンチトップタイプ(5kWモデルのみ)をラインナップ
• フロントパネルに非常用停止スイッチを標準装備
• ボックスタイプの安全カバーを装備（全モデル標準）
• 耐震対策用としてアンカーボルト固定用金具をご用意（オプション）
