（株）サクマアンテナ　広帯域アンテナ Airsensor78



サクマアンテナは無線通信機用アンテナの開発会社です。
広帯域アンテナ分野で実績を積み、さらなる広帯域、高利得、無指向性、指向性を目指し設計開発を行っています。
これらのアンテナはサービスエリア等の電界強度調査、基地局設置業の方々にお勧めです。
また、電波の届かない際には是非ご相談ください。今まで蓄積してきたノウハウによりアンテナソリューションをご提供いたします。

Airsensor78は、株式会社サクマアンテナの登録商標です。

1.  1本のアンテナで、3本分の使用範囲を持つ広帯域アンテナをご提供しております。広帯域アンテナ、或いは　2つにまたがるBandのアンテナなど、複数のシステムで使えます。
2.  広帯域でありながら高利得を実現、遠くへ飛ぶアンテナとして評価頂いております。
3.  アンテナ周辺に近づく影響が受けにくく、高感度で使え、アンテナ固有の使用周波数変動が非常に小さい特徴を持ちます。

製品

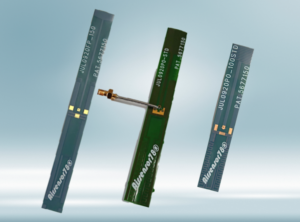

1.  JUM2400PO_STD　2400MHz Single Band Antenna.　Band : 2200 ～ 2800 MHz
2.  JUD2457PO_STD　2400MHz Dual Band Antenna.　　Band : 2200 ～ 2800 MHz / 4800 ～ 6000 MHz
3.  JUM2400PD_3EL Shingle Band.　Band : 2300 ～ 2950 MHz
4.  JUL0920PO_150 Dual Band.　Band : 860 ～ 1000 MHz / 2000 ～ 2600 MHz
5.  JUL0920PO_130 Dual Band.　Band : 850 ～ 2400 MHz / 3500 ～ 5000 MHz
6.  JUL0920PO_100 Dual Band.　Band : 850 ～ 1000 MHz / 2000 ～ 2600 MHz
7.  JSW0760PO_Table　Band : 700 ～ 6000 MHz
8.  JSW2458PO_STD(W)　Band:2500～2900/3300～3500/4500～5000/5200～6000
9.  JSW2458PO_STD(S)　Band:2100～3300/4200～5000/5100～5300/5800～6000
10.  JSW0460PD_Log：対数周期（広帯域指向性）アンテナ　Band:470-6000 MHz
11.  JSW0460PO：無指向性アンテナ　Band:660-6000 MHz

リジットPCBアンテナ（450MHz～15.5GHz）とチルドアンテナ（920MHz ±45°）がレパートリーに追加されました。

広帯域PCBリジット・アンテナ

Model： JSW0318PD_Wing

— Electrical specifications —

• Freq band ： 0.45～15.5 【GHz】
• VSWR ： ≦3
• Impedance ： 50Ω
• Gain dBi ： ≦8dBi
• Connecter : JSM-J（female）
• RF input Power ：+40dBm(10W/50Ω)
• Polarization : Linear
• Size : W:200 ｘ H:230 ｘ D: 245
• Weight : 410 g

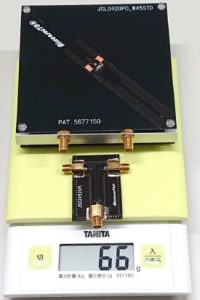

広帯域チルドアンテナ

Model：JSL0920PO_W45STD

— Electrical specifications —

• Freq band：820～1000MHz
• VSWR：≦3.0
• Impedance：50Ω
• Gain ：≦3.0dBi
• Connecter：SMA(J) or I-Pex
• RF input power：+40dBm
• Polarization：Linear
• Size：100x100x30mm
• Weight:66g

製品の価格

お問い合わせください。

アカデミック・プライスの設定もあります。

主な特長

広帯域／高利得／アンテナ周辺影響が小さい

• 地デジアンテナ(470-880MHz)
• RF-ID：920MHz（800～960MHz）
• Wi-Fi + Bluetooth + WiMAX：（2300～3000MHz）
• 5G：3300～4900MHz
• Wi-Fi_5G：5600～6000MHz
• 広帯域アンテナ：470MHz～6000MHz：指向性/無指向性各種アンテナ（開発に関しては、80GHzアンテナの開発実績有）
