掲載日：2021.6.7
10BASE-T1S/100/1000BASE-T1/MultiGigaの車載イーサネットを含む各種車載ネットワークの検証や分析を行うためのデータロギング、モニタリングに最適なイーサネットタップ製品です

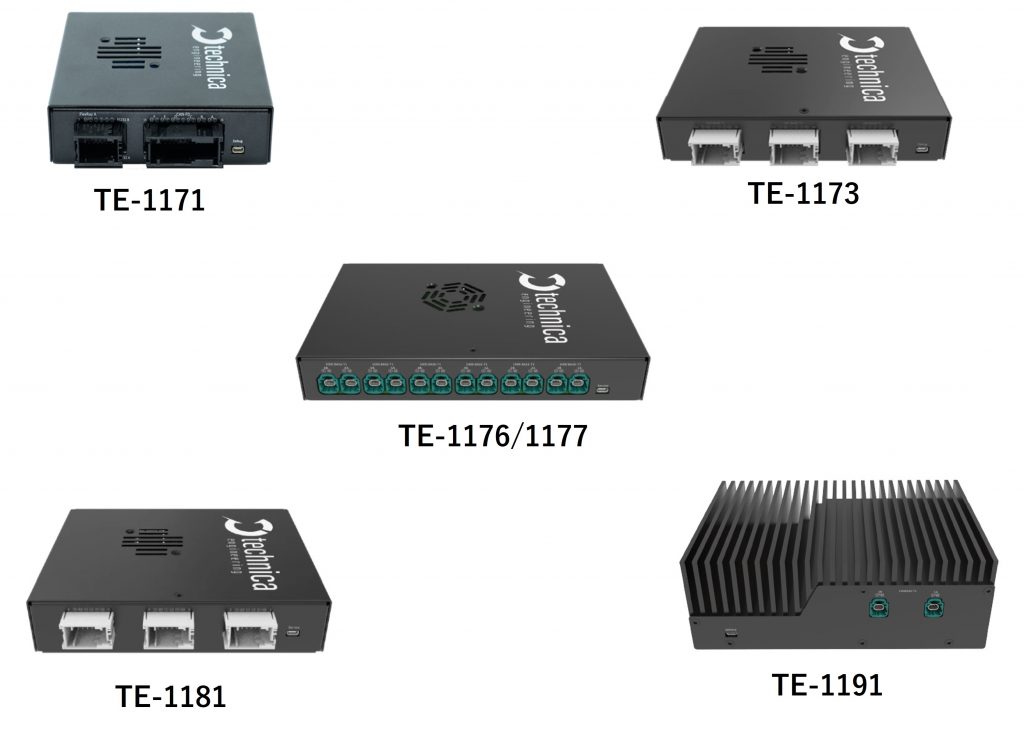

Technica Engineering 10BASE-T1S/100/1000BASE-T1/MultiGiga対応キャプチャモジュール(ネットワークタップ)
車載イーサネット(10BASE-T1S/100/1000BASE-T1/MultiGiga)の接続をキャプチャし、DUT間の通信に影響を与えないロギングが可能です。取得したトラフィックには40nsの精度でタイムスタンプを付与、キャプチャモジュール同士で時刻同期をすることができるため、他のユニットと相互接続をしながら正確に解析ができます。

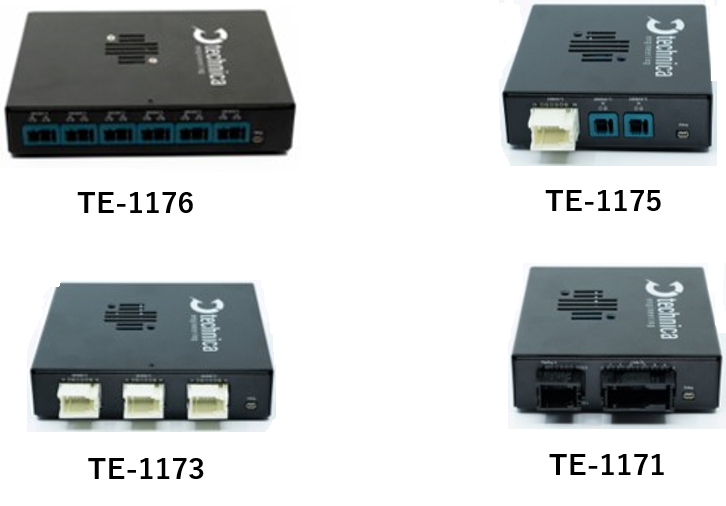

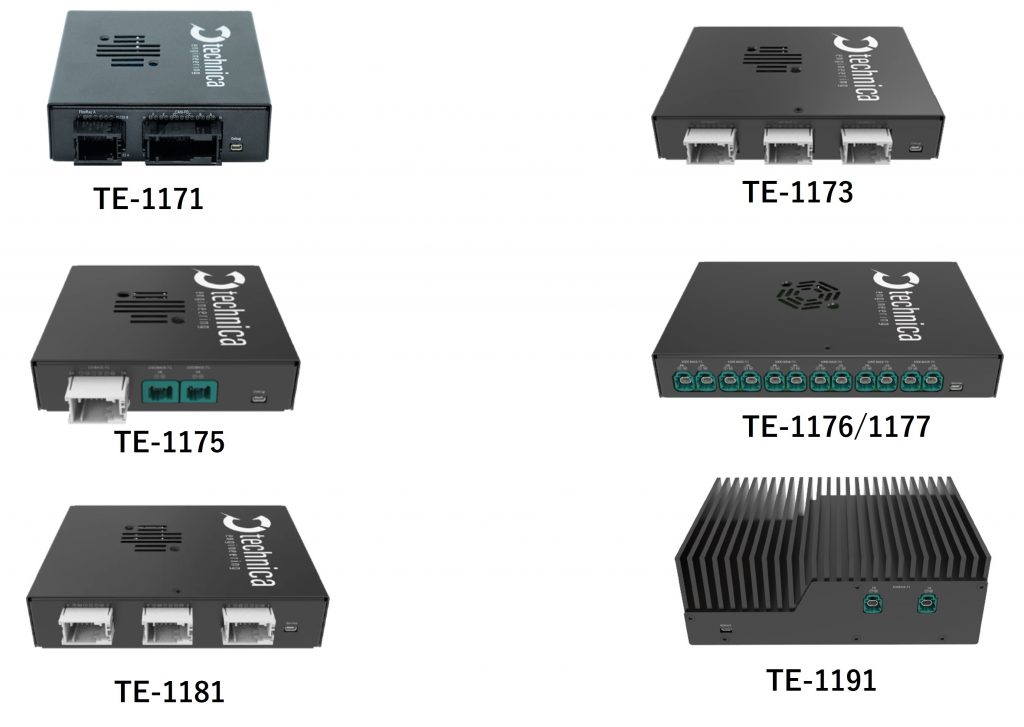

主な特長
キャプチャモジュールのラインナップとして各種揃えております。全製品は40nsのタイムスタンプ付きで送信され、AVB/TSNトラフィックの分析が可能、またウェブサーバ経由で詳細を設定できます。複数のキャプチャモジュールをカスケード接続することもできます。
①100BASE-T1対応キャプチャモジュール (TE-1173)
- 100BASE-T1を12ポート対応
②1000BASE-T1対応キャプチャモジュール (TE-1176/TE-1177)
- 1000BASE-T1を12ポート対応
- コネクタはMATEnetまたはH-MTD
③CAN/CAN FD対応キャプチャモジュール (TE-1171)
- CAN/CAN FDを6ポート、RS232/TTLを2ポート対応
④10BASE-T1S対応キャプチャモジュール (TE-1181)
- 10BASE-T1Sを6ポート、1000BASE-Tを3ポート
⑤MultiGiga対応キャプチャモジュール（TE-1191）
- 2.5/5/10GBASE-T1を2ポート、1000BASE-Tを2ポート
