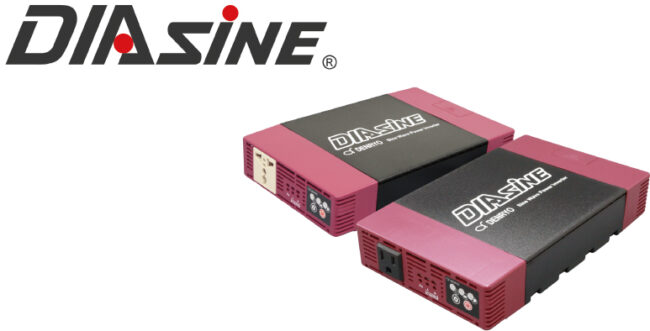

(株)電菱 正弦波パワーインバータ DIAsine®

掲載日:2020.10.12

  • 小型・ファンレス
    回路,構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。
  • 自己消費電流を抑える動作モード
    「低消費動作モード」,「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。
  • 軽量・薄型
    DIAsine®の300Wモデルは定格出力 300W クラスのインバータで,DIAsine® は世界最小の重量 1.0kg,体積 1.5L を実現し,高さ 44mm (1U) の薄型設計です。
  • 本体を破損させない逆極性接続保護
    弊社独自の入力逆接続極性保護回路は,バッテリーを逆接続すると警告LED が点灯し,本体を破損させません。
  • 100V出力タイプと200V出力タイプを用意
    100VタイプはNEMAタイプコンセント,200V出力タイプはユニバーサルタイプコンセントです。
  • 広い入力電圧範囲
    本製品の入力電圧範囲は,放電可能電圧の広い電池が利用できます。
  • 広い動作温度範囲
    動作温度範囲は-20~60℃の広い範囲です。
    ※自動的に出力が停止するわけではありません。50℃を超える環境下では,各モデルのディレーティングカーブにそって負荷を使用してください
  • 安心の国内設計
    本製品は,ソフトウェア及びハードウェアの設計全てを,弊社研究開発スタッフが日本国内で行っています。
  • 出力電圧・周波数を設定可能
    出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧,周波数が異なる地域,電化製品でもご利用いただけます。※200Vモデルの場合 200/220/230/240Vacと出力電圧の設定が可能です。
  • リモートコネクタ搭載
    遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により
    操作ができるため,システムへの組み込みに適しています。
  • わかりやすいLED表示
    3つのLED6色で設定と動作状態,エラー内容を表示します。運転状況が一目瞭然です。
  • 豊富な保護回路
    入力電圧警告,遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度



アプリケーション事例

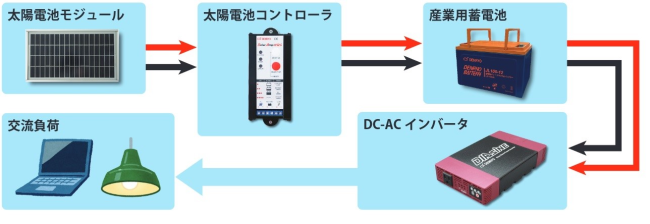

  • 事例1 屋外などで電源が取れない場所での使用イメージ

屋外など電源の取れない場所で電波測定や騒音計,振動計,記録計等の測定器やテレビ,ビデオ,オーディオ関連の波形モニターなどに用いられます。バッテリーを太陽電池で充電することで電線を改めて配線する必要がなく業務効率の向上が見込まれます。

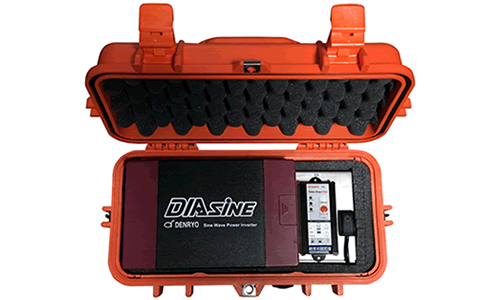

実例)上記イメージ図の太陽電池コントローラ、産業用蓄電池、DC-ACインバータを1つのケースに組み込んだ事例

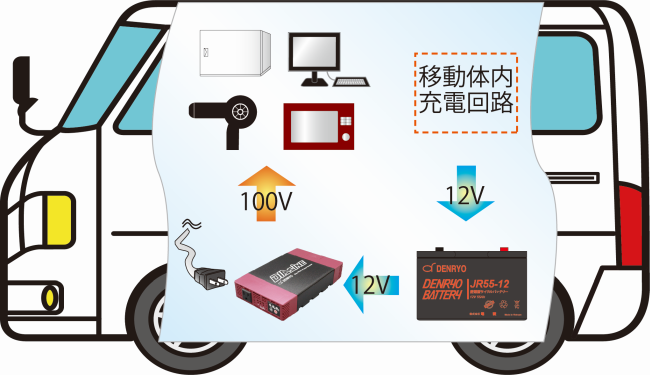

  • 事例2 移動体の使用イメージ

コンセントから電源ケーブルを配線する必要がないため業務効率アップを見込めます。電源ケーブルがないため自動車,船舶などの移動体の中でもご利用可能です。車両や船舶で使用する測定器やノートパソコンや医療機器や家電などが使用できます。

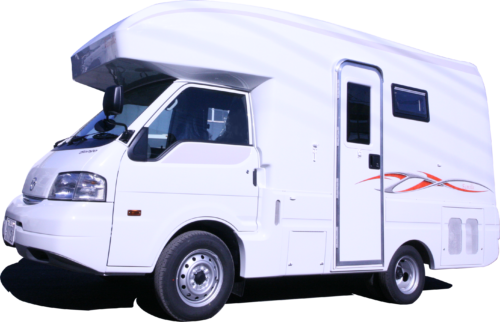

実例)キャンピングカー

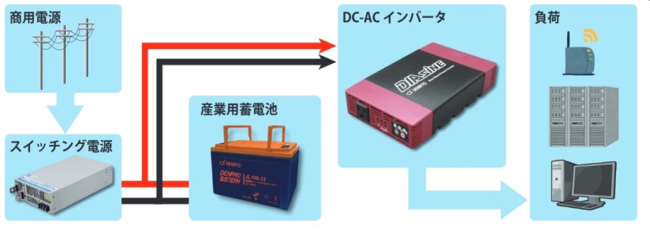

  • 事例3 無瞬断の非常用電源システム

災害対策での在宅医療やパソコンやサーバーなど,弊社バッテリーとスイッチング電源または充電器と組み合わせることで無瞬断の電源システムを組むことができます。また,バックアップ時間については必要な分だけバッテリーアレイを組むため,ご希望によりシステムを提案できます。

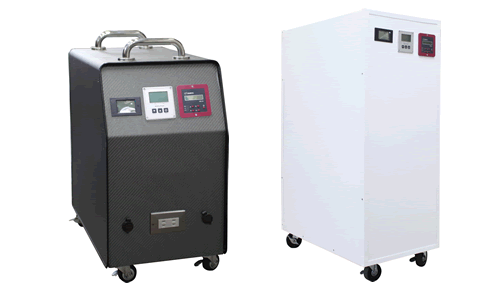

実例)上記イメージ図のスイッチング電源、産業用蓄電池、DC-ACインバータを組み込んだ無瞬断蓄電システムの事例



製品の価格

価格は以下製品ランナップにより異なります。詳細は弊社までお気軽にお問い合わせください。

製品ラインナップ

  • DIAsine® 150VA(100V出力)モデル:
    GD150NA-112(150VA,入力12V、出力:100V)
    GD150NA-124(150VA,入力24V、出力:100V)
    GD150NA-148(150VA,入力48V、出力:100V)
  • DIAsine® 300VA(100V出力)モデル:
    GD300NA-112(300VA,入力12V、出力:100V)
    GD300NA-124(300VA,入力24V、出力:100V)
    GD300NA-148(300VA,入力48V、出力:100V)
  • DIAsine® 150VA(230V出力)モデル:
    GD150NU-212(150VA,入力12V、出力:200V)
    GD150NU-224(150VA,入力24V、出力:200V)
    GD150NU-248(150VA,入力48V、出力:200V)

*初期値は230V出力ですが出力電圧変更可能です。

  • DIAsine® 300VA(230V出力)モデル:
    GD300NU-212(300VA,入力12V、出力:200V)
    GD300NU-224(300VA,入力24V、出力:200V)
    GD300NU-248(300VA,入力48V、出力:200V)

*初期値は230V出力ですが出力電圧変更可能です。
