掲載日:2020.6.1
回生電源で培った技術により高品質で高効率、低ノイズな双方向電源を提供

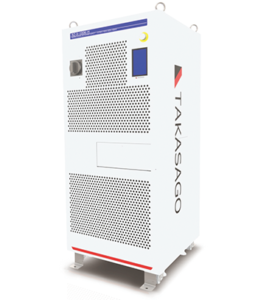

(株)高砂製作所 電力回生型双方向直流電源 RZ-Xシリーズ
直流電源機能と電子負荷機能に加え、回生機能を装備した小型軽量で拡張性の高い直流電源で、モーター、インバータなどの評価環境を提供

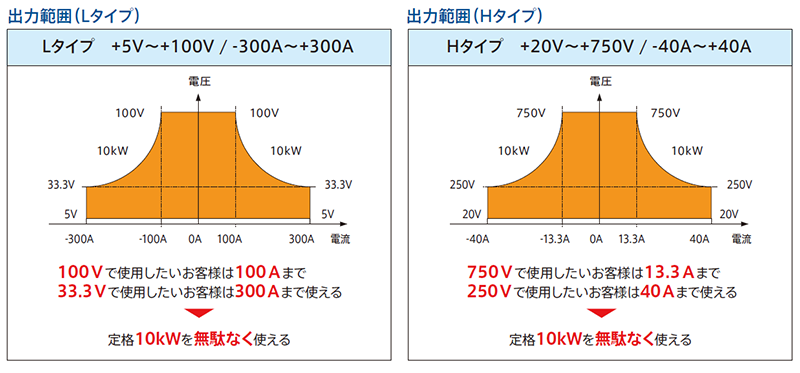

LタイプとHタイプの2機種を用意
製品の価格
形名 | 電圧 | 電流 | 電力 | 希望小売価格
(税別) |
RZ-X-10000-L | 0~100V | ±300A | 10kW | ¥2,500,000 |
RZ-X-10000-H | 0~750V | ±40A | 10kW | ¥2,500,000 |
- 2021年4月現在の価格になります。
- 価格については、予期なく変更する場合があります。
主な特長
・ユニット構成の採用により、従来のラック構成に比べ小型・軽量を提供
・回生型双方向電源としては、業界トップクラスのノイズ抑制と高効率化を実現
・専用ケーブルによる容易な直並列増設が可能となり、用途に応じた電流・電圧容量の増設が行え、幅広い評価試験へ適用
・ウェブブラウザによるコントロールにより、専用ソフトウェアが不要

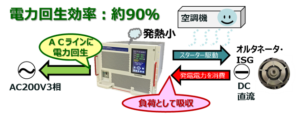

・回生時に発生したエネルギーを有効活用し、省エネに貢献
・専用台車(オプション)を使用して、容易に運搬可能 別売の電池模擬ソフトウェア(LinkAnyArts-BT)と組み合わせることにより、電池エミュレーション環境を提供

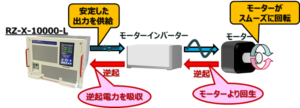

用途:モーター、パワコン、インバータなどの特性試験、疑似環境試験
RZ-X-100Kシリーズ 新発売
HV、EV、FC自動車などのパワートレイン用インバータ、モータやPV、パワコンなどの大容量化に対応、更に、100kWを1ラックに凝縮した構成とし、高砂製作所の従来の電力回生型 双方向直流電源の1/2サイズと小型化を実現したことにより、幅広い用途の評価試験にご利用いただけます。
主な機能
・専用ケーブル(オプション)により直並列増設を行うことで、最大2000kWまでの容量UPを簡単に実現できます。
・100kWを1ラックに凝縮し、当社、従来の100kW出力電源と比べ、1/2と小型化を実現しています。
・回生時の電力を熱エネルギーにせず、電力系統に回生する為、放熱設備削減による設備コスト低減が行えます。
・回生型双方向直流電源としては、業界トップクラスのノイズ抑制を実現しています。
・アプリケーションソフトウェア(オプション)により、バッテリーの挙動の模擬が容易に行えます。
・CAN/CAN FDインタフェース(オプション)により、CAN/CAN FD対応の機器や電装品などを絡めた評価、試験に対応できます。
詳しいパンフレットはこちら
