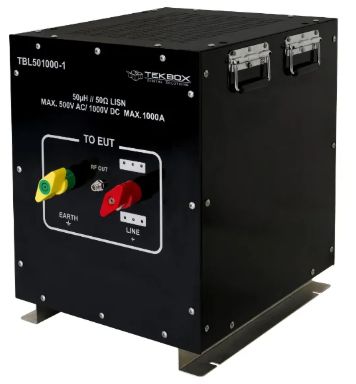

ウェーブクレスト　ラインインピーダンス安定化ネットワーク（LISN）50µH　TBL501000-1

TBL501000-1は、DCまたはAC電源の電子機器の伝導エミッション測定に適した、高電流シングルパス50µH/50Ω LISNです。CISPR 16-1-2規格に準拠して設計されており、150kHz～30MHzの周波数範囲で特性評価されています。

2台のLISNをTekbox LISN Mateと組み合わせることで、コモンモードノイズとディファレンシャルモードノイズを個別に測定できます。三相電源のEUTには、デルタ結線またはスター結線の構成に応じて、TBL501000-1を3台または4台必要です。

LISNはファンを装備しており、最大1000Aの連続動作が可能です。ファンは、100V～120Vまたは200V～240Vの電源電圧で使用できます。背面パネルには、スイッチ内蔵のC14コネクタがあります。 LISNは、ファンレスで最大500Aまで連続動作可能です。

ステンレス鋼製の底面が露出しているため、グランドプレーンへの接続が容易です。

製品の価格

お問い合わせください

主な特長

1. CISPR 16 1 2 準拠の 50 µH LISN

• 50 Ω // 50 µH（+5 Ω）の規定インピーダンス
• CISPR の伝導エミッション測定帯域（150 kHz〜30 MHz）に対応

2. 最大 100 A の大電流対応

• パワーエレクトロニクスや産業機器向け
• 高電流ラインでも安定した特性

3. 高耐圧・堅牢構造

• 大電流でも発熱・電圧降下を抑える設計
• 産業用途に耐える筐体

4. シングルライン LISN

• 単相・三相システムに組み合わせて使用可能

仕様

• LISNタイプ：シングルパスV-AMN、50Ω // 50µH、250µHプリフィルタなし
• 特性周波数範囲：100kHz～30MHz
• 直流抵抗：< 3mΩ 最大電流：ファンON時1000A連続、ファンOFF時500A連続 動作電圧範囲：0～1000V DC、0～500V AC (50/60Hz) 残留AC抑制用ハイパス：デフォルトでジャンパーON、残留AC抑制効果 > 66dB、RF出力は終端なし
• EUTコネクタ：高電流ウィング端子、M16 x 1.5
• ソースコネクタ：高電流ウィング端子、M16 x 1.5
• アース：取り付けスロット付き露出ステンレス鋼プロファイル
• RFコネクタ：N型メス
• ファン：100V～120Vまたは220V～240Vの電源電圧で使用可能。背面パネルにスイッチを内蔵したC14コネクタ
• 寸法：幅 x 高さ x 長さ；480 mm x 600 mm x 660 mm
• 重量：70 kg

アプリケーション

1. 伝導エミッション測定（CISPR 16 準拠）

• AC/DC 電源ラインに流れ込む 伝導ノイズ（150 kHz〜30 MHz） を測定するための標準 LISN
• EMI レシーバー／スペアナと組み合わせて、規格試験レベルの測定環境を構築できる
• 50 µH LISN は CISPR 16 / EN 55016 の標準インダクタンスで、民生・産業機器の EMC 試験に広く使用される

2. 製品開発段階でのノイズ源解析

• 電源ラインに重畳するノイズの 周波数特性・ピーク源を把握
• フィルタ設計（コモンモード／ディファレンシャルモード）やレイアウト改善の指針に
• ノイズ対策部品（コア、フィルタ、シールド）の効果検証にも最適

3. EMI フィルタの評価・比較

• LISN を介して測定することで、フィルタ挿入前後のノイズレベル差を正確に比較可能
• フィルタメーカーや電源メーカーの 性能データ取得にも使われる

4. 量産ラインでの品質チェック

• 製品の電源ラインノイズが規格値に近い場合、量産時の抜き取り検査として LISN を使用
• 製造ばらつきによるノイズ変動を監視し、品質保証に活用

5. 電源モジュール・AC アダプタの評価

• スイッチング電源、AC アダプタ、DC/DC コンバータなどの電源系モジュールの EMC 性能評価
• 特に 150 kHz〜10 MHz のスイッチングノイズ評価に強い

他モデル比較表

LISNはEMC試験における重要なコンポーネントです。電源ライン上の不要なエミッションを監視するために、LISNは試験対象機器の電源ラインに挿入され、測定受信機またはスペクトラムアナライザと組み合わせて使用されます。通常、受信機またはスペクトラムアナライザはEMCviewなどのソフトウェアで操作されます。このソフトウェアは、アナライザの設定がCISPR 16仕様に準拠していることを保証し、すべての主要なEMC規格向けに事前設定されたテストを読み込んで実行できるようにします。測定データポイントは、選択した規格の制限値とともにグラフ化され、テストレポートとしてエクスポートできます。

LISNの最も重要な特性の1つは、試験対象機器に対して固定のソースインピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定の再現性が保証されます。この特性は、伝送エミッションを測定するのではなく、LISNを使用して固定の電源インピーダンスを確立する他の多くのEMC試験セットアップでも使用されています。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
