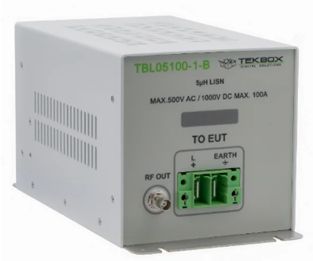

ウェーブクレスト　ラインインピーダンス安定化ネットワーク（LISN）5µH　TBL05100-1-B

TBL05100-1-Bは、複数の規格の要件を満たす汎用5µH LISNです。TBL05100は工場出荷時に50Ω // 5µH + 1Ωにジャンパー接続されており、CISPR 16-1-2およびCISPR 25のインピーダンス、位相、絶縁仕様を満たしています。内部ジャンパーの設定により、CISPR 25、MIL-STD-461G、ISO11452-4、ISO 7637-2などの規格をサポートする50Ω // 5µHバリアントに変換できます。外付け10µFコンデンサを追加することで、インピーダンスはDO-160仕様を満たします。

LISNはEUT（被試験装置）の電源ラインに挿入されます。EUTの電源端子における伝導ノイズは、スペクトラムアナライザまたは測定レシーバを使用してBNCコネクタでモニタリングできます。 5µHのインダクタが、ソース（電源）端子とEUT端子を分離します。

TBL05100-1-Bを2台、Tekbox LISN Mateと組み合わせて使用​​することで、コモンモードノイズとディファレンシャルモードノイズを個別に測定できます。ユニットには、BNCオス-NオスRG232ケーブル、接続コネクタ、およびグランドプレーンに接続するためのグランドブラケットが付属しています。

製品の価格

お問い合わせください

主な特長

• 複数規格に対応するユニバーサル 5 µH LISN
• 工場出荷時は 50Ω // 5 µH + 1Ω（CISPR 16 1 2 / CISPR 25 準拠）
• 内部ジャンパで 50Ω // 5 µH 構成へ変更可能
• 外付け 10 µF コンデンサ追加で DO 160 インピーダンスにも対応
• 最大 100A の高電流に対応
• 10 kHz ～ 400 MHz の広帯域で特性を保証
• BNC 出力からスペアナ／EMI レシーバへ直接接続可能
• 高電流対応のプラグ／スクリュー端子を採用

仕様

• トポロジ：シングルパス、設定可能、50Ω // 5µH + 1Ω、50Ω // 5µH。ISO 7637-2およびDO-160設定では内部コンデンサを切断可能。DO-160には外付け10µFコンデンサが必要。
• 工場出荷時に50Ω // 5µH + 1Ωに設定されていますが、その他の設定では内部の高電流ジャンパーの設定が必要です。
• 対応規格：CISPR 16-1-2、CISPR 25、MIL-STD-461G、DO-160、ISO11452-4、ISO 7637-2
• 特性周波数範囲：10 kHz～400 MHz
• DC抵抗：ソース+～EUT+間 5 mΩ未満、ソース-～EUT-間 5 mΩ未満
• 最大電流：100A第8章の発熱特性グラフを参照
• 最大動作電圧範囲：0～500V AC @50/60 Hz、250V AC @400 Hz、1000V DC
• 高電流プラグ/ネジ端子：オス：Phoenix Contact 1762741、メス：Phoenix Contact
• メス端子台2個が標準付属品として付属
• ジャンパー：Harwin D3087-98
• 寸法：300 mm x 150 mm x 150 mm 重量：2.7 kg

アプリケーション

• 車載 EMC（CISPR 25 / ISO 7637 2 / ISO11452 4）
• 航空機 EMC（DO 160）
• 軍用 EMC（MIL STD 461G）
• 一般 EMC（CISPR 16 1 2）
• 高電流電源ラインのノイズ測定（最大 100A）
• コモンモード／ディファレンシャルモードノイズの分離測定
• EMC プリコン・ノイズ源解析

他モデル比較表

LISNはEMC試験における重要なコンポーネントです。電源ライン上の不要なエミッションを監視するために、LISNは試験対象機器の電源ラインに挿入され、測定受信機またはスペクトラムアナライザと組み合わせて使用されます。通常、受信機またはスペクトラムアナライザはEMCviewなどのソフトウェアで操作されます。このソフトウェアは、アナライザの設定がCISPR 16仕様に準拠していることを保証し、すべての主要なEMC規格向けに事前設定されたテストを読み込んで実行できるようにします。測定データポイントは、選択した規格の制限値とともにグラフ化され、テストレポートとしてエクスポートできます。

LISNの最も重要な特性の1つは、試験対象機器に対して固定のソースインピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定の再現性が保証されます。この特性は、伝送エミッションを測定するのではなく、LISNを使用して固定の電源インピーダンスを確立する他の多くのEMC試験セットアップでも使用されています。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
