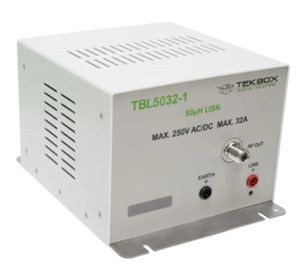

ウェーブクレスト　ラインインピーダンス安定化ネットワーク（LISN）50µH　TBL5032-1

TBL5032-1は、DCまたはAC電源の電子機器の伝導エミッション測定用のシングルパス50µH（+5Ω）// 50Ω LISNです。CISPR 16-1-2およびMIL-STD-461G規格に準拠して設計されており、10kHz～100MHzの周波数範囲で特性評価されています。

高電流ジャンパーを設定すると、5Ω抵抗が短絡され、CISPR 16-1-2に準拠した50Ω// 50µH LISNとして設定されます。ジャンパーを取り外すと、LISNはMIL-STDアプリケーション用の（50µH + 5Ω）// 50Ωに設定されます。

LISNは10kHz～100MHzで特性評価されています。

2台のLISNをTekbox LISN Mateと組み合わせることで、コモンモードノイズとディファレンシャルモードノイズを個別に測定できます。三相電源のEUTには、製品がデルタ接続またはスター接続のどちらで提供されるかに応じて、TBL5032-1を3個または4個必要です。

露出した底面パネルにより、グランドプレーンへの接続が容易です。本製品には、N型オス-N型オスのRG223ケーブルが付属しています。

製品の価格

お問い合わせください

主な特長

1. CISPR 16‑1‑2 / MIL‑STD‑461G に準拠した 50 µH LISN
– EMC 伝導エミッション測定に必要な 50 Ω // 50 µH（+5 Ω） の規定インピーダンスを提供
– ジャンパー切替で CISPR モード／MIL‑STD モード を選択可能
– 規格準拠のセットアップを簡単に構築できる

2. 10 kHz〜100 MHz の広帯域対応
– 低周波（10 kHz）から高周波（100 MHz）までカバー
– 家電、産業機器、車載機器など幅広い DUT のノイズ測定に対応

3. 高電流対応（最大 32A / 250V）
– TBL5016‑1（16A）よりも大電流に対応
– 大型電源、産業機器、モータードライバなどの測定に適する

4. シングルライン構成（1-path LISN）
– DUT の電源ラインに直列挿入し、ノイズを BNC 端子から取り出す
– 単相なら 2 台、三相なら 3〜4 台で構成可能

5. CM/DM ノイズ分離に対応（LISN Mate と併用）
– Tekbox TBLM01（LISN Mate）と組み合わせることでコモンモード／ディファレンシャルモードノイズを分離測定できる

6. 付属品が充実しており、セットアップが容易
– BNC–N ケーブル
– 接地ブラケット
– ジャンパー類

仕様

• ISNタイプ：シングルパスV-AMN、50Ω/50µH+5Ωまたは50Ω/50µH（ジャンパー設定）に設定可能。250µHプリフィルタなし。
• 特性周波数範囲：10kHz～100MHz
• 直流抵抗：25mΩ
• 最大電流：32A（連続）
• 動作電圧範囲：0～500V DC、0～270V AC（50/60Hz）、0～120V AC（400Hz）
• EUTコネクタ：4mmバナナプラグソケット
• ソースコネクタ：4mmバナナプラグソケット
• アース：取り付けスロットと4mmネジ用皿穴を備えた露出型ステンレス鋼製底面パネル
• RFコネクタ：N型メス
• 寸法：幅×高さ×長さ：205mm×155mm×360mm
• 重量：3kg

アプリケーション

DC／AC 電源機器の伝導ノイズ測定

電源ラインに挿入し、DUT（被試験機器）から流れ込むノイズをスペアナやEMIレシーバで測定する用途。

CISPR 16‑1‑2 / MIL‑STD‑461G に準拠した EMC 試験セットアップ

50 Ω // 50 µH（+5 Ω）という規定インピーダンスを提供し、規格に沿った測定環境を構築。
ジャンパー設定により CISPR / MIL‑STD の両方に対応。

10 kHz〜100 MHz の広帯域伝導エミッション評価

低周波（10 kHz）から高周波（100 MHz）までのノイズ測定に対応。

単相／三相システムのノイズ測定

三相機器では 3〜4 台の TBL5032‑1 を組み合わせて使用可能。

コモンモード／ディファレンシャルモードノイズの分離測定

Tekbox LISN Mate と組み合わせることで、CM／DM ノイズを個別に評価できる。

他モデル比較表

LISNはEMC試験における重要なコンポーネントです。電源ライン上の不要なエミッションを監視するために、LISNは試験対象機器の電源ラインに挿入され、測定受信機またはスペクトラムアナライザと組み合わせて使用されます。通常、受信機またはスペクトラムアナライザはEMCviewなどのソフトウェアで操作されます。このソフトウェアは、アナライザの設定がCISPR 16仕様に準拠していることを保証し、すべての主要なEMC規格向けに事前設定されたテストを読み込んで実行できるようにします。測定データポイントは、選択した規格の制限値とともにグラフ化され、テストレポートとしてエクスポートできます。

LISNの最も重要な特性の1つは、試験対象機器に対して固定のソースインピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定の再現性が保証されます。この特性は、伝送エミッションを測定するのではなく、LISNを使用して固定の電源インピーダンスを確立する他の多くのEMC試験セットアップでも使用されています。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
