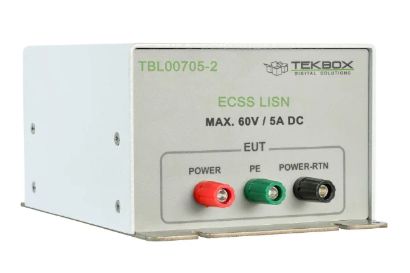

ウェーブクレスト　ラインインピーダンス安定化ネットワーク（LISN）0.7µH TBL00705-2

TBL00705-2 LISN は、10Hz ～ 200 MHz で特性評価された 2 パス 50 Ω // 0.7µH LISN です。これは、ECSS-E-ST-20-07C Rev 1 規格に基づいています。この規格は、LISN の一般的な回路図を提供し、コンポーネントの値にある程度柔軟性を持たせています。TBL00705-2 の実装は、衛星や宇宙船の EMC 測定に使用することを目的としています。LISN には伝導放出測定用の出力はなく、単にラインインピーダンス安定化用のネットワークとして機能します。この規格によると、伝導放出の測定には RF 電流モニタリング プローブが使用されます。0.7 µH インダクタは、宇宙船や衛星の電源ワイヤ ハーネスの一般的なインダクタンスを模倣しています。 LISN は EUT の電源ラインと電源リターンラインに挿入されます。

製品の価格

お問い合わせください

仕様

• LISNタイプ：V-AMN、50Ω // 0.7µH
• 特性周波数範囲：10Hz～200MHz
• 直流抵抗：400mΩ（パスあたり）
• 最大電流：5A（連続）
• 動作電圧範囲：0～60V DC
• EUT/SOURCE端子：4mmバナナソケット
• 寸法：幅120mm x 長さ175mm x 高さ85mm
• 重量：9kg

アプリケーション

• 車載 EMC（CISPR 25 / ISO 7637 2 / ISO11452 4）
• 航空機 EMC（DO 160）
• 軍用 EMC（MIL STD 461G）
• 一般 EMC（CISPR 16 1 2）
• 高電流電源ラインのノイズ測定（最大 100A）
• コモンモード／ディファレンシャルモードノイズの分離測定
• EMC プリコン・ノイズ源解析

他モデル比較表

LISNはEMC試験における重要なコンポーネントです。電源ライン上の不要なエミッションを監視するために、LISNは試験対象機器の電源ラインに挿入され、測定受信機またはスペクトラムアナライザと組み合わせて使用されます。通常、受信機またはスペクトラムアナライザはEMCviewなどのソフトウェアで操作されます。このソフトウェアは、アナライザの設定がCISPR 16仕様に準拠していることを保証し、すべての主要なEMC規格向けに事前設定されたテストを読み込んで実行できるようにします。測定データポイントは、選択した規格の制限値とともにグラフ化され、テストレポートとしてエクスポートできます。

LISNの最も重要な特性の1つは、試験対象機器に対して固定のソースインピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定の再現性が保証されます。この特性は、伝送エミッションを測定するのではなく、LISNを使用して固定の電源インピーダンスを確立する他の多くのEMC試験セットアップでも使用されています。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
