ウェーブクレスト　ラインインピーダンス安定化ネットワーク 1μH（LISN）TBL0110-2

TBL0110‑2 は、30 Hz〜500 MHz の範囲で特性評価された、2パス構成の 50 Ω // 1 µH LISN です。 本製品は ECSS‑E‑ST‑20‑07C Rev.1 に基づいて設計されており、同規格では LISN の一般的な回路構成が示されつつ、部品値に一定の自由度が認められています。

TBL0110‑2 は、小型衛星や宇宙機の EMC 測定用途を想定した実装となっています。 この LISN には 伝導エミッション測定用の出力端子はありません。

規格に従い、ラインインピーダンスを安定化させるためのネットワークとしてのみ機能し、伝導エミッションの測定には RF 電流モニタリングプローブを使用します。

1 µH のインダクタンスは、小型宇宙機や衛星における電源ワイヤハーネスの典型的なインダクタンスを模擬するためのものです。

LISN は、EUT（被試験機器）の 電源ラインおよびリターンラインに挿入して使用します。

製品の価格

お問い合わせください

主な特長

• ECSS E ST 20 07C Rev.1 に準拠した 1 µH LISN
• 宇宙機・衛星搭載機器の電源ライン EMC 測定向けに最適化
• 30Hz～500MHz の広帯域伝導エミッション測定に対応
• 規定インピーダンス（50 Ω // 1 µH）を安定して提供
• 低ノイズ設計の測定ポートにより高精度なノイズ解析が可能
• EMI レシーバー／スペクトラムアナライザと容易に接続
• 再現性の高い測定を実現する堅牢なグラウンド構造
• 研究開発からコンプライアンス試験まで幅広く対応
• 宇宙用途だけでなく高信頼性電子機器の電源ライン評価にも適用可能
• 長期使用に耐える堅牢なメタル筐体

仕様

• LISNタイプ：V-AMN、50Ω // 1µH
• 特性周波数範囲：30Hz～500MHz
• 直流抵抗：120mΩ
• 最大電流：10A（連続）
• 動作電圧範囲：0～60V DC
• EUT/SOURCE端子：4mmバナナソケット
• 寸法：幅120mm x 長さ175mm x 高さ85mm
• 重量：0.9kg

アプリケーション

• ECSS E ST 20 07C Rev.1 に基づく宇宙機器の伝導エミッション測定
• 衛星搭載電子機器の電源ラインノイズ評価
• 30 Hz〜500 MHz の広帯域ノイズ解析
• EMI レシーバー／スペアナによる高精度ノイズ測定
• 宇宙機器の EMC プリコンプライアンス試験
• 高信頼性電子機器の電源ライン EMC 評価

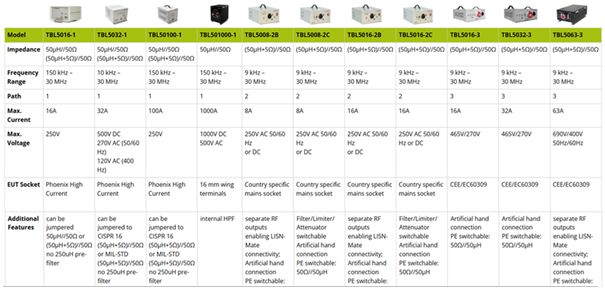

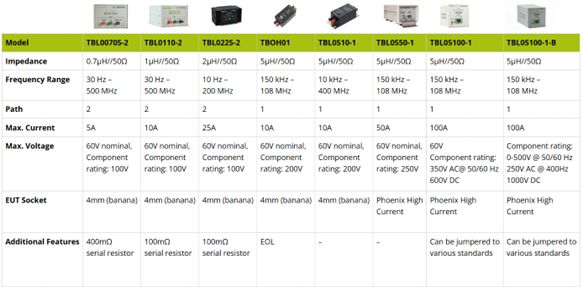

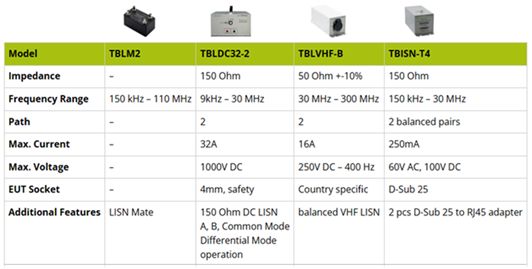

他モデル比較表

LISNはEMC試験における重要なコンポーネントです。電源ライン上の不要なエミッションを監視するために、LISNは試験対象機器の電源ラインに挿入され、測定受信機またはスペクトラムアナライザと組み合わせて使用されます。通常、受信機またはスペクトラムアナライザはEMCviewなどのソフトウェアで操作されます。このソフトウェアは、アナライザの設定がCISPR 16仕様に準拠していることを保証し、すべての主要なEMC規格向けに事前設定されたテストを読み込んで実行できるようにします。測定データポイントは、選択した規格の制限値とともにグラフ化され、テストレポートとしてエクスポートできます。

LISNの最も重要な特性の1つは、試験対象機器に対して固定のソースインピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定の再現性が保証されます。この特性は、伝送エミッションを測定するのではなく、LISNを使用して固定の電源インピーダンスを確立する他の多くのEMC試験セットアップでも使用されています。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
