ウェーブクレスト　RF電流モニタリングプローブ TBCP4シリーズ

TBCP4シリーズは、Tekbox社が提供する固定開口型のRF電流モニタリングプローブです。
10 kHz から最大 750 MHz までの広帯域で、ケーブルに流れる高周波電流を非接触で測定できます。
32 mm の大口径固定開口により、電源ラインや太径ケーブルにも対応し、EMCプリコン、ノイズ解析、RF回路評価など幅広い用途で活躍します。

製品の価格

お問い合わせください

主な特長

32 mmの固定開口で大型ケーブルにも対応

クランプ式と異なり、構造がシンプルで堅牢。測定の再現性が高く、長期使用に適しています。

10 kHz〜最大750 MHzの広帯域測定

TBCP4-250 / 500 / 750 の3モデルをラインアップし、用途に応じて最適な帯域を選択可能。

フラットな周波数応答

EMCプリコンやノイズ解析で重要な「伝達インピーダンスのフラット性」に優れ、安定した測定結果を得られます。

N型コネクタ採用で計測器との接続が容易

スペアナ、オシロ、EMIレシーバーなど、一般的なRF測定器と直接接続できます。

高い耐電流性能

• DC〜400 Hz：最大 80 A
• RF電流：最大 3 A

電源ラインの監視にも十分な耐性を備えています。

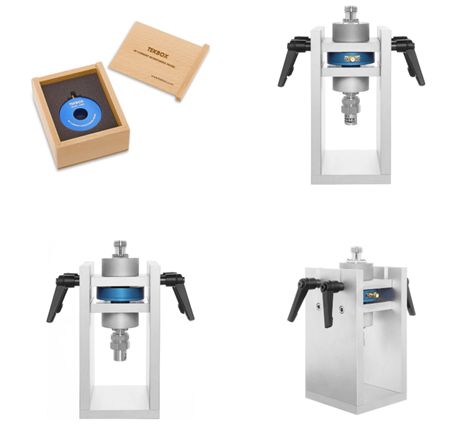

校正治具に対応

Tekbox純正のキャリブレーションフィクスチャを使用することで、伝達インピーダンスの校正が可能。

仕様

【TBCP4-250 仕様】

特性周波数範囲: 10 kHz ～ 250 MHz
開口径：32mm
外径：73mm
高さ：20mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス: 14dBΩ
最大一次電流 (DC – 400 Hz): 80 A
最大一次電流（RF）：3A
最大中心温度: 125 °C

【TBCP4-500 仕様】

特性周波数範囲: 10 kHz ～ 500 MHz
開口径：32mm
外径：73mm
高さ：20mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス：16dBΩ
最大一次電流 (DC – 400 Hz): 80 A
最大一次電流（RF）：3A
最大中心温度: 125 °C

【TBCP4-750 仕様】

特性周波数範囲: 10 kHz ～ 750 MHz
開口径：32mm
外径：73mm
高さ：20mm
重量：320g
コネクタタイプ：Nメス
伝達インピーダンス: 20dBΩ
最大一次電流 (DC – 400 Hz): 80 A
最大一次電流（RF）：3A
最大中心温度: 125 °C

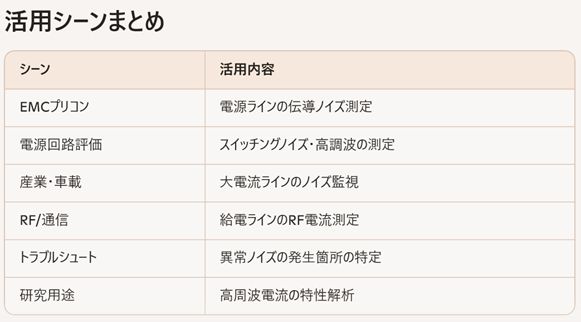

アプリケーション

1.EMCプリコンダクテッドノイズ測定（電源ライン向け）

• ACライン、DCラインなど太径ケーブルの伝導ノイズ測定
• 製品開発初期のEMIスクリーニング
• ノイズ源の特定と対策効果の検証
  → 32mm開口で電源ケーブルをそのまま通せるため、現場での使いやすさが高い

2.スイッチング電源・インバータの電流ノイズ解析

• スイッチング素子（MOSFET、IGBT）周辺の高周波電流測定
• AC/DC電源ユニットのノイズ評価
• インバータ・モータ駆動回路のEMI解析
  → 大電流ラインにも対応し、80A（DC〜400Hz）まで測定可能

3.産業機器・車載機器のEMI評価

• PLC、FA機器、ロボット制御装置の電流ノイズ測定
• 車載ECU、電装品、ハーネスの伝導ノイズ評価
• 大電流ラインの異常ノイズ検出
  → 固定開口で堅牢、現場での再現性が高い

4.RF機器・通信機器の電流監視（中〜高周波帯）

• 無線機器の給電ラインに流れるRF電流の監視
• アンテナ給電ラインの電流変動の確認
• RFパワーアンプの電流挙動解析
  → TBCP4-750なら750 MHz（実質800 MHz）まで対応

5.高速デジタル機器のノイズ評価

• 高速クロック（100〜500 MHz帯）の電流ノイズ測定
• FPGA・CPU周辺の電源ラインの高周波成分の監視
• EMI対策（フィルタ・レイアウト）の効果検証
  → TBCP4-500 / 750が特に有効

6.研究開発・実験用途

• 電源ラインの高周波電流の基礎研究
• EMC教育・実験装置としての利用
• ノイズ源の周波数特性の解析
  → 広帯域かつフラットな応答で研究用途にも適する

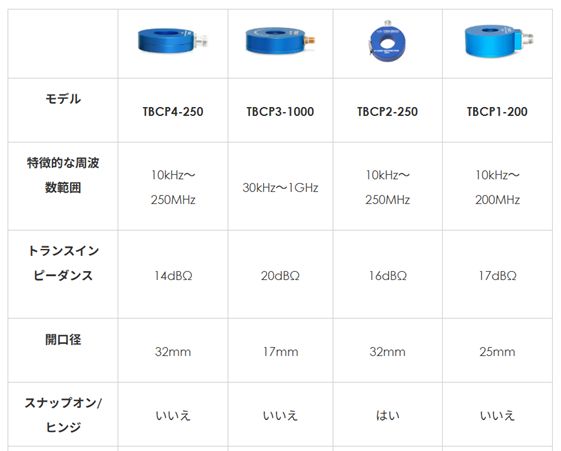

【他モデル比較表】
