ウェーブクレスト　RF電流モニタリングプローブ TBCP3-1000

TBCP3シリーズは、Tekbox社が提供する17 mm固定開口のRF電流モニタリングプローブです。
10 kHz から最大 1 GHz までの広帯域に対応し、微小な高周波電流ノイズまで正確に測定できる高感度モデルです。
小型の17 mm開口により、細径ケーブルや密集した配線にも適用しやすく、EMCプリコン、スイッチング電源、RF回路、高速デジタル機器のノイズ解析に最適です。

製品の価格

お問い合わせください

主な特長

17 mmのコンパクト固定開口

狭いスペースや細いケーブルに適したサイズ。
固定開口構造により、クランプ式よりも高い再現性と堅牢性を実現。

10 kHz〜1 GHzの広帯域測定

TBCP3-250 / 500 / 750 / 1000 の4モデルをラインアップ。
用途に応じて最適な帯域を選択可能で、GHz帯ノイズの評価にも対応。

高感度・フラットな周波数応答

微小なRF電流ノイズも捉えられる高感度設計。
伝達インピーダンスがフラットで、安定した測定結果が得られます。

N型コネクタ採用

スペクトラムアナライザ、EMIレシーバー、オシロスコープなど、一般的なRF測定器と直接接続可能。

高い耐電流性能

• DC〜400 Hz：最大 40 A
• RF電流：最大 1 A
  小型ながら十分な耐電流性能を備えています。

校正治具に対応

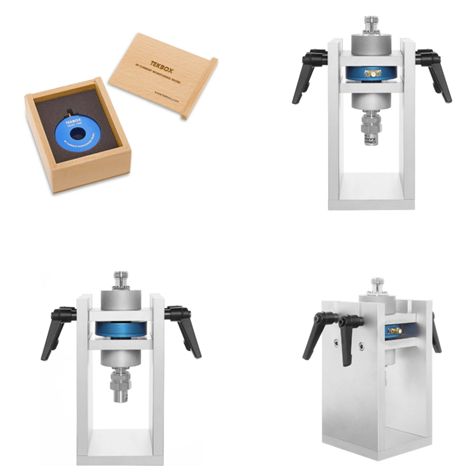

Tekbox純正のキャリブレーションフィクスチャを使用して、伝達インピーダンスの校正が可能

仕様

特性周波数範囲: 30 kHz ～ 1 GHz
開口径：17mm
外径：52mm
高さ：14mm
重量：55g
コネクタの種類: SMA メス
伝達インピーダンス: 20dBΩ
最大一次電流 (DC – 400 Hz): 30 A
最大一次電流（RF）：4A
最大中心温度: 125 °C

アプリケーション

1.EMCプリコンダクテッドノイズ測定

• AC/DC電源ラインに流れる高周波ノイズの測定
• 製品開発初期のEMIスクリーニング
• 伝導ノイズの周波数特性の把握
  → 10 kHz〜1 GHzの広帯域で、微小ノイズまで可視化できる点が強み

2.スイッチング電源の電流波形・ノイズ解析

• スイッチング周波数の高調波成分の測定
• MOSFET・ダイオード周辺の電流ノイズ評価
• 電源レイアウト改善の効果検証
  → 小型開口で細い配線にも通しやすく、局所的な電流ノイズを捉えやすい

3.高速デジタル機器のクロック・ハーモニックノイズ評価

• CPU・FPGA・高速インターフェース（USB3、HDMI、PCIeなど）の電流ノイズ測定
• クロックラインの高周波成分の監視
• EMI対策（フィルタ・レイアウト）の効果確認
  → GHz帯まで測定できるTBCP3-1000が特に有効

4.RF回路・アンテナ給電ラインの電流測定

• RFモジュールの給電ラインに流れる電流の観測
• アンテナの共振状態の確認
• RFパワーアンプの電流挙動解析
  → 高感度で微弱RF電流の変化を捉えられる

5.車載・産業機器のノイズ評価

• ECU・インバータ・モータ駆動回路の電流ノイズ測定
• 車載電源ラインのEMI評価
• 産業用制御機器のノイズ源特定
  → 固定開口で堅牢、現場での再現性が高い

6.研究開発・実験用途

• 微弱電流ノイズの検出
• EMC教育・実験装置としての利用
• 新規回路のノイズ特性評価
  → 高感度・広帯域で研究用途にも適す

【他モデル比較表】
