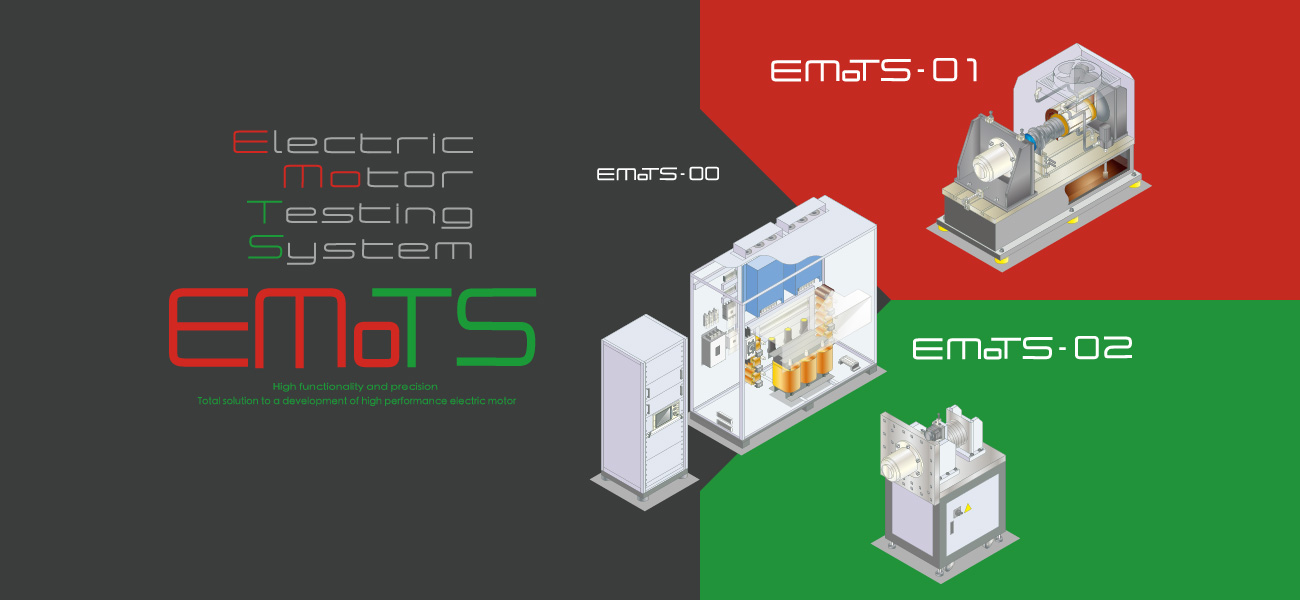

テクニカルサポート/ThecnicaiSupport　高性能モータ研究開発総合試験システム EmoTSシリーズ

EMoTSは高性能化が著しい50kW以下クラスの高性能モータ（EV用主機・HV自動車用主機・電動射出成形機用・電動サーボプレス機用など）の研究開発の現場をターゲットとした高性能モータ研究開発総合試験システムです。

モータ実機試験の重要性

現場ではCAEソフトの熟成とコンピュータの高性能化により、設計段階で粗方の性能予測は可能となりました。しかし、要求性能（トルク密度・出力密度・効率）が非常に高くなり、運転範囲が電気磁気的・機械的にも大きく広がり、CAEの不得意領域である非線形領域（磁気飽和領域等）や機械的な外側因子（機械損・風損・温度　等）が大きく影響する超高回転等でのモータ実機試験の重要性が増すこととなりました。
その為、モータ性能計測の観点からは電流・電圧・周波数・トルク・回転数計測範囲の拡大と精度向上が求められ、現場のノウハウで解析が行われてきた領域を拡大する必要が出てきました。

EMoTSはこれら計測要素の特性と誤差要因を把握しシステムとして根本対策を行い、この課題を克服。その結果、性能試験・効率試験の再現性・精度の安定性確保が可能となりました。

磁気飽和領域でのインダクタンス挙動の解析や現在主流の永久磁石界磁式同期モータ（PMSM）で重要な永久磁石の高温減磁条件の把握・再現等も容易に可能です。
実務で使える使い易い小型・高精・高性能なモータ性能計測・解析システムそれがEMoTSです。

製品の価格

お問い合わせください

主な特長

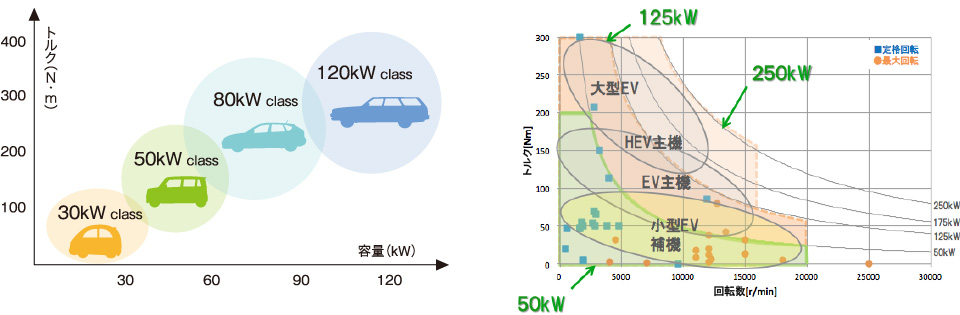

様々なモータに幅広く対応
小型モータからEV・HEV用駆動モータまで様々な種類のモータのあらゆるテストに対応します。

ご要望に応じて20～250kWまで対応可能です。

モータ受託試験・レンタルラボ EmoTS-00（イーモッツ・ゼロ）

モータ/インバータの設計・開発者の「今すぐ試験がしたい」ニーズに応えます。

モータ/インバータ/バッテリの評価・試験（高速／低速）だけでなく、実機に近い環境下での配線材料のサージ試験、熱流、温度飽和の熱評価試験も。

お客さまのご要求を伺いながら試験計画を立案・提供いたします。

自社でできないモータ試験はテクニカルサポートにお任せください。
エキスパートによるお客様の問題解決のための的確なサポートをいたします。

EmoTS-00（イーモッツ・ゼロ）の詳細はこちらのパンフレット（PDF）をご覧ください。

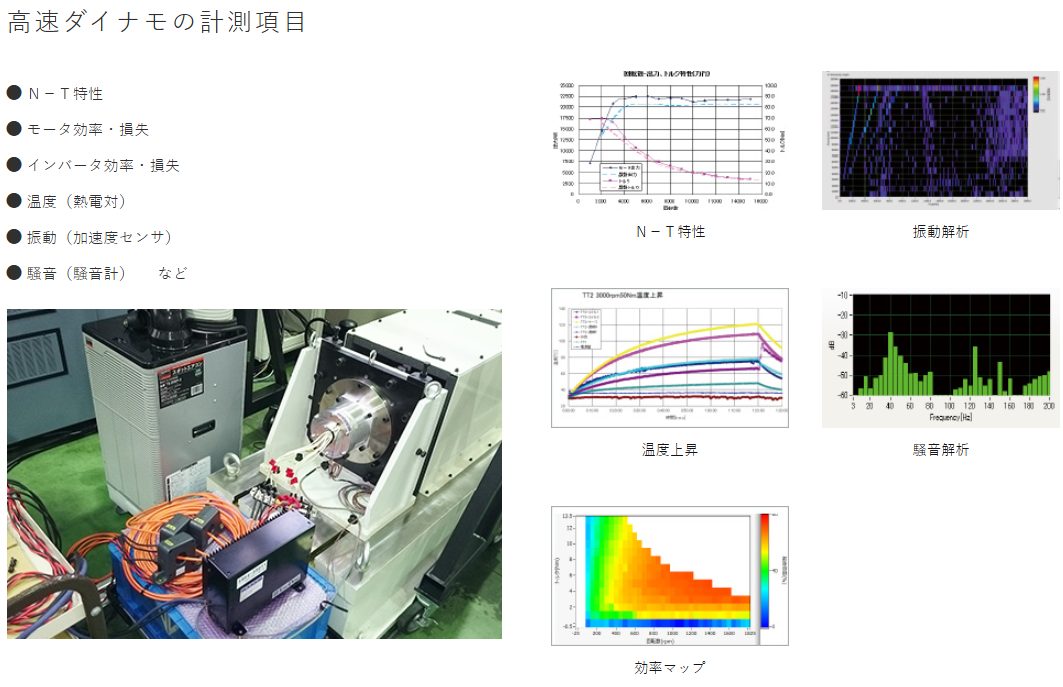

高速ダイナモメータ EmoTS-01

EV二輪やEVコミュータに最適サイズのベンチマーク！

• 最高 24,000 r/min の高速回転に対応
• 出力 10kW以下の小型モータに特化しコンパクト設計
• 専門知識不要、迅速にモータパラメータ同定可能
• T-N曲線、効率マップ作成
• アプリケーションはカスタマイズ可能

EmoTS-01の詳細はこちらのパンフレット（PDF）をご覧ください。

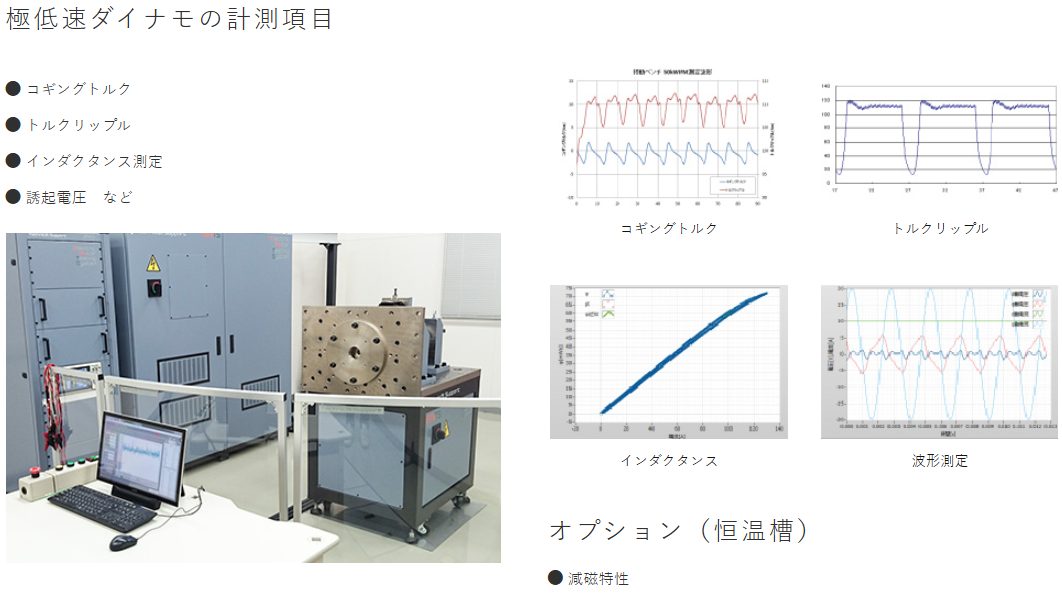

極低速ダイナモメータ EmoTS-02

トルク定数の測定：測定時の角度（回転数）、温度条件等を安定化することで、再現性の高いトルク定数測定が可能

• コギングトルク
• トルクリプル
• 誘起電圧

EmoTS-02の詳細はこちらのパンフレット（PDF）をご覧ください。



その他にもテクニカルサポート社では『次世代産業挑戦プロジェクト』を実施しています。

現代はSDGsやＤＸをはじめとした環境課題対策やデジタル化によるデータ収集・活用がトレンド。
長年培ってきたモータと計測技術を基に、次世代へと繋ぐためのプロジェクトです。

例）
1. EVに欠かせない電動モータの評価システムを提供
2.ロケットや宇宙機に使用されるコンポーネントの開発製作、試験
3.低コスト宇宙輸送を実現する『電動アクチュエータ』の開発
