掲載日：2018.12.10
不要電波との干渉を防ぎ、個体の送信レベルを均等化！
マイクロニクス/MICRONIX 無線端末機器の接続性試験システム
送信レベルの値を一定にする場合には、無線端末との二点間距離を調整するか？ 若しくはアッテネータ等を使用して基準となる絶対値を併せる作業が必要になります。 また、測定時に不要な電波干渉が生じてしまい、求められる試験内容にそぐわない結果となることがあります。これら二点の問題点を解決する為の電波暗箱とステップアッテネータを使用した測定システムです。
送信側の電波暗箱筐体内に任意APを設置します。受信側の電波暗箱に無線モジュールを搭載した液晶テレビ等を設置、同様に両暗箱内部に送受信用のダイポールアンテナを設けて、同軸ケーブル経由での双方向通信の環境を作ります。
次に、両暗箱外側のSMA(J)端子に同軸ケーブルを繋ぎ、各々ステップアッテネータと接続します。アッテネータを可変し、AP側から一定レベルで送信されているか？ 等、受信側の動作状態を調整します。 この際、受信側暗箱内部にあるダイポールアンテナからSMA(J)端子経由で同軸ケーブルに繋ぎ、その後、高周波パワーデバイダーを経由して、
- スペクトラムアナライザで当該周波数をモニタリング ( AP側の送信レベルの確認 )。
- 試験環境周辺の不要ノイズを遮断。
これら二つの目的に代用します。

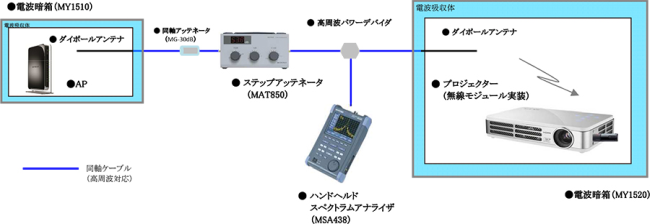

接続例
製品の価格
| システム構成 | 標準価格（税別） |
| 電波暗箱 [MY1520] | ¥478,000（税別） |
| 電波暗箱 [MY1510] | ¥198,000（税別） |
| ダイポールアンテナ [M304] | ¥30,000（税別） |
| 同軸アッテネータ [MG-30dB] | ¥13,000（税別） |
| 高周波同軸ケーブル [MC201] SMA(P)/SMA(P) 0.5m | ¥110,000（税別） |
| 高周波パワーデバイダ | お問い合わせください |
| ステップアッテネータ [MAT850] | ¥368,000（税別） |
| スペクトラムアナライザ [MSA458] | ¥798,000（税別） |
- 2023年11月現在の価格になります。
- 価格については、予期なく変更する場合があります。
- ビデオサーバ、テレビ、同軸ケーブルは含まれておりません。
- 測定対象物やアプリケーションによって、機器構成が異なります。詳細は弊社営業担当までお問合せ下さい。
