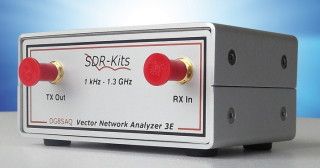

SDR-Kits ベクトル・ネットワーク・アナライザー(VNA) DG8SAQ VNWA3EC

掲載日:2015.11.30

ベクトル・ネットワーク・アナライザー(VNA) DG8SAQ VNWA3EC

1kHz~1.3GHzまで網羅、USBバスパワー駆動ダイナミックレンジは、500MHz迄が90dB、500MHz以上は50dB以上となっています。

幅広いRF測定用途に使用することが可能です。
勿論アンテナアナライザーとしても使用できます。

主な仕様

  • 周波数カバーレンジ: 1kHz ~ 1,300MHz 迄カバー (20kHz以下でご使用の場合は、特別設定が必要。)
  • ダイナミックレンジ: 500MHz 迄 -90dB
    (500MHz以上は、実用上使用可能ですが、ダイナミックレンジと精度が劣る場合がございます。)
  • パラメータ – S11, S12, S21 & S22, VSWR, Smith Chart (スミスチャート)
  • 測定対象: レジスタンス、アドミタンスキャパシタンス、インダクタンス、クオリティーファクタ(Q)
  • タイムドメイン & ゲーティングインタイムドメイン – 欠陥箇所までの長さ(DTF)測定
  • タッチストーンファイルのインポート・エクスポート(S1P – S2P – S3P)
  • 対数スイープ、リストスイープ: 8192ポイントまで、サンプリング時間は 0.2mS ~ 100mS で可変可能
  • ネットワークマッチングツール、コンプレックスカリキュレーター、クリスタルパラメータツール
  • ユーザー定義型Sパラメータカリキュレーター: Zplot & Excelサポート
  • 簡易スペアナ機能: 100MHzまで使用可能
  • 簡易シグナルジェネレーター: SG最大出力 -17dBm、高調波フィルタリング無し
  • 12MHz TCXOマスタークロック: 安定度 2ppm
  • 外部入出力クロック用SMA(メス)コネクタ付属 – 許容入力電力範囲 -6dBm ~ +3dBm / 50Ω
  • マイクロプロセッサー: Atmel ATMega 328P、16K フラッシュメモリー、@16MHz
  • コネクター: SMA 3個、 Mini USB-B 1個
  • 必要電源: USB1.1 or 2.0, DC5V 最大 400mA
  • 寸法: 10.4cm (W) x 8.0cm(D) x 4.6cm (H), 重量 0.35kg
  • CE、RoHS準拠
  • VNWA3 Breakout Board内蔵済み

製品内容

VNWA3EC用インストーラー

VNWA3ECには、インストーラーパッケージを使用します。
WEBサイトからダウンロードすることにより、インストール時に最新のソフトウエアとヘルプファイルにすることができます。
インストーラーは、Windows 7, 8, 8.1 (64bit & 32bit)バージョン、Windows 10用です。

VNWA3EC 付属品

  • Mini USB-Bケーブル
  • VNWA3E/EC “Getting Started Manual” 英語版及び日本語版クイックスタートガイド(2012年2月10日以降出荷分)

VNWA3EC オプション

  • 携帯用キャリーケース
  • キャリブレーションキット (SMAショート – SMA 50Ωダミーロード)等

ご注意:
500MHz~1.3GHzまでのご使用は、メーカーが規定していますDDSクロックの動作保証範囲外となります。
SDR-Kit社により1.3GHzまで動作が確認されてはおりますが、DDSの信頼性、又は、精度を保証するものではありません。
