掲載日:2021.3.2

モータ・インバータの評価にはキクスイ製品がオススメ

モータやインバータの評価に必要な各種計測器をSMFLレンタル(株)、菊水電子工業(株)、穂高電子(株)がタッグを組み、お客様に最適な製品、ご提供方法で提案いたします。

自動車業界  ~車載インバータ・モータの評価~

EV/HEV 用インバータの評価には、高電圧バッテリ(車載電池)の代わりに、高電圧直流電源と高電圧直流電子負荷を用いて評価をします。
また三相モータの絶縁不良のチェックとして、耐電圧絶縁試験も行います。
電子負荷装置は、モータ評価時の回生電流による影響を抑制するためにも使用します。

■EV/HEV 用インバータの評価
高電圧バッテリ(車載電池)の代わりに、高電圧直流電源と高電圧直流電子負荷を用いて評価をします。
また三相モータの絶縁不良のチェックとして、耐電圧絶縁試験も行います。

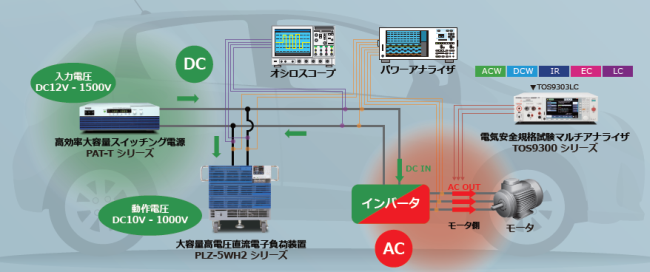

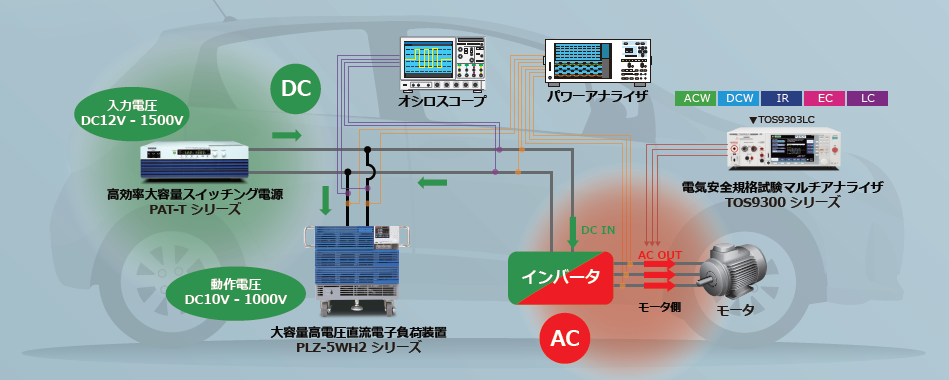

EV/HEV 用インバータの評価 使用機器一覧

■各種モータの評価

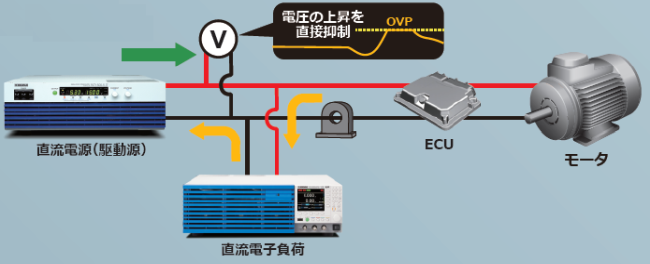

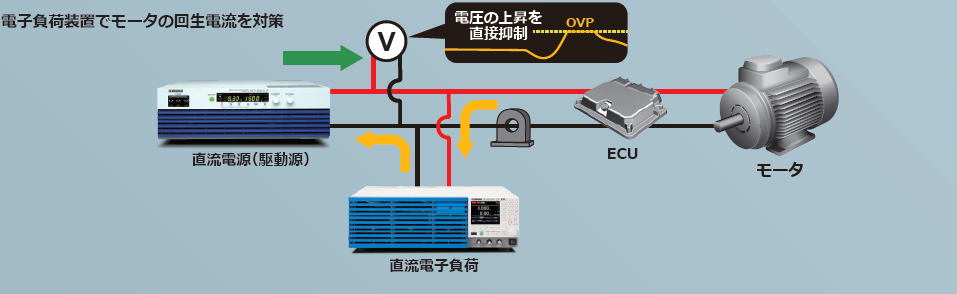

電子負荷装置でモータの回生電流を対策

各種モータの評価 使用機器例

鉄道業界  ~補助電源装置・補機の評価~

補助電源装置は、架線電圧を電車内で使用する電圧に変換し、空調設備や車内照明などの補機へと供給します。大型
車両は直流1500V、LVR などの小型車両は600V ~750V を交流三相440V/ 三相200V や直流100V・24V などに変換します。補助電源装
置は、小型のものでも70kWの大電力を必要とします。
菊水電子の交流・直流安定化電源は、並列接続で最大144kVA の大容量出力が可能なだけでなく、エージング試験の際には、電力消費を抑える回生負荷としても使用することができます。

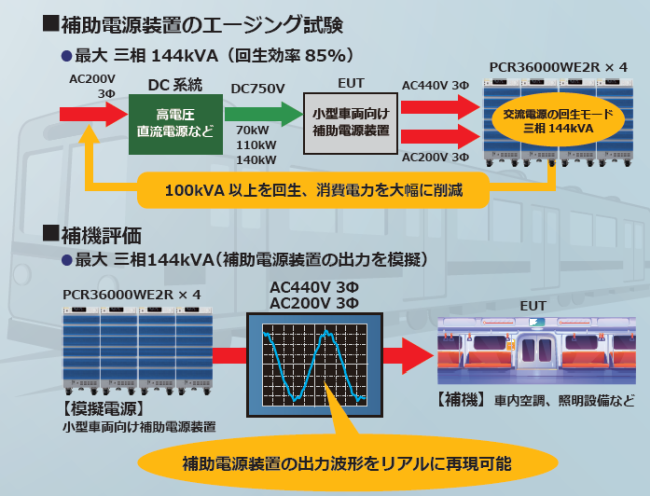

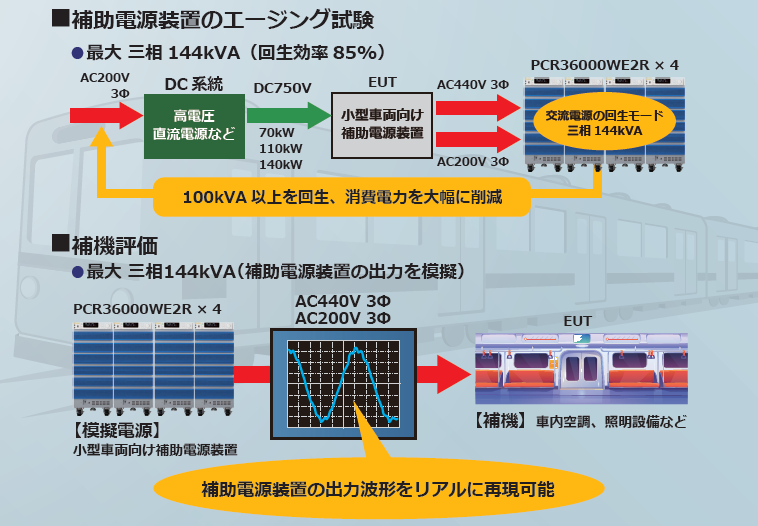

補助電源装置のエージング試験例

レンタル可能製品のご紹介  ~目的や用途に合わせてご選択~

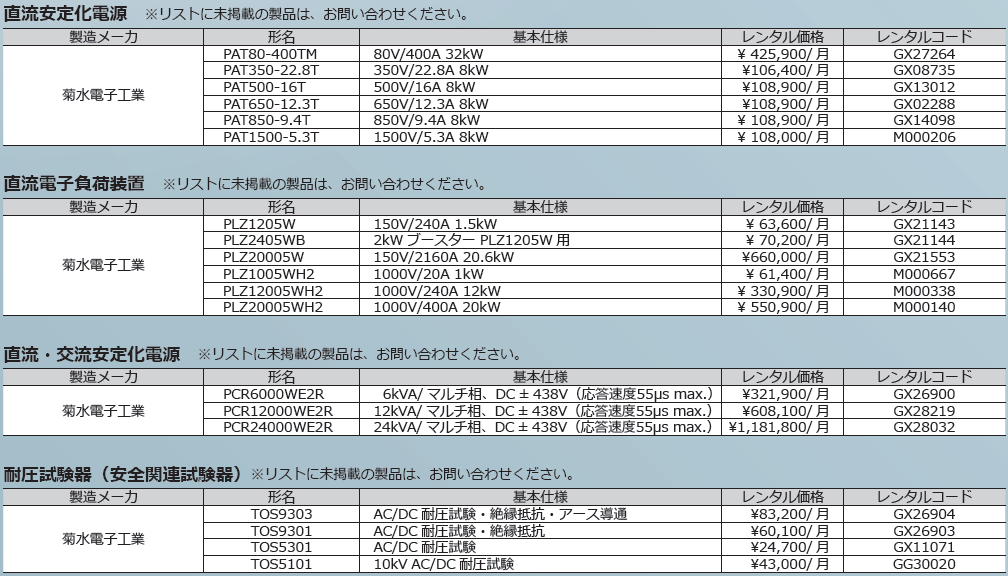

レンタル可能製品一覧
