ミコジック オシロスコープ/テスター用 プローブ保持器

掲載日:2020.12.23

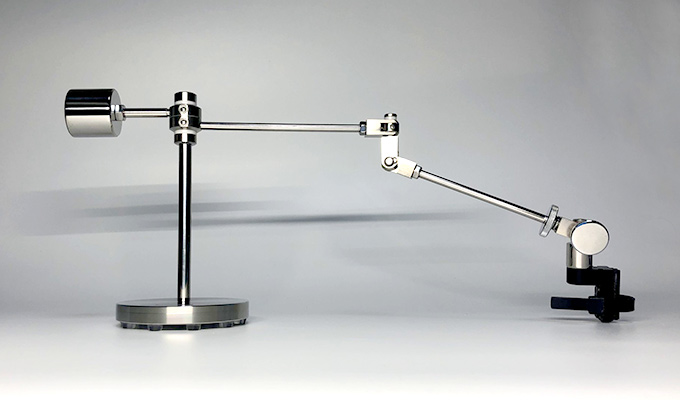

オシロスコープなどのプローブを保持するアーム(プローブポジショナ又はプロービングアーム)

わずか数秒程で基板上の測定箇所に安定したプロービングと維持が可能です。

微小部品などへの半田付けやICクリップの装着に費やしていた時間が大幅に削減でき、より安定したプロービングが可能です。

デモストレーション動画

※わずか数秒程で素早くハンドフリープロービングが行えます。又、プロービングは大変安定しています。

製品の価格

標準価格¥79,500~

  • 2020年12月現在の価格になります。
  • 価格については、予期なく変更する場合があります。

主な特長

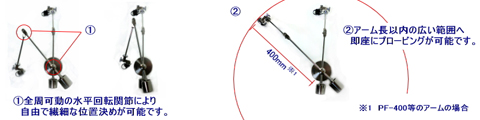

・独自の回転部を持つ構造により、広い範囲において目的のポイントへのプローブ位置調節及びコンタクトを数秒程度の操作で可能にします。(全シリーズ)

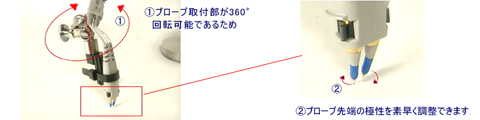

・プローブ保持部が回転可能であることで、2本の針先を持つタイプのプローブ(FETプローブや差動プローブ等)の極性を測定対象に合わせて素早く調節することが可能です。(PFシリーズ)

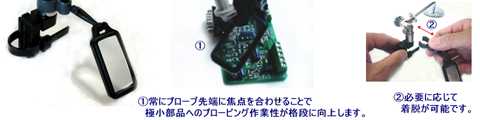

・全機種に標準で付属するルーペ(必要に応じて脱着可)で、極小部品へのプロービングの作業性が格段に向上します。(全シリーズ)

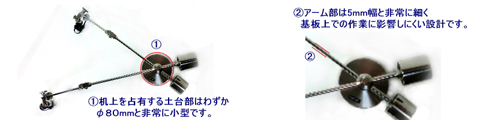

・土台部はφ80mmの円形で非常に小型であるため,机上のわずかなスペースにも設置が可能です。又アーム部は5mm幅と細く基板上の作業に影響しにくい設計です。(全シリーズ)

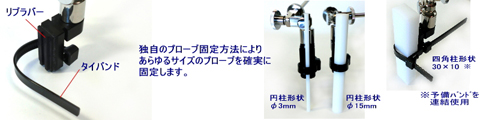

・タイバンドとリブラバーによる従来にない固定方式のプローブアダプタにより、様々なサイズや形状のプローブを簡単に装着することが可能です。(PFシリーズ)

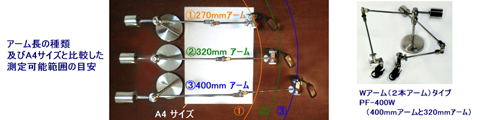

・用途に応じた3種類のアーム長や2本のアームを持つWアームタイプをラインナップするなど、基板サイズや使用プローブ数に応じた幅広い機種構成です。(全シリーズ)
