(株)高砂製作所 逆流防止ダイオードボックス SD-DBシリーズ

掲載日:2020.7.7

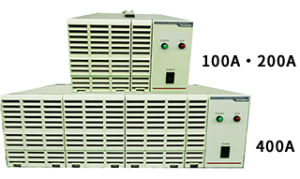

逆流防止ダイオードボックス SD-DBシリーズ

入力電流:100A~400A入力逆電圧:500V

適合機種:ZX-Sシリーズ、RXシリーズ、HX-S-Gシリーズ、HXシリーズなど

注:一部、未対応の形名があります。 詳しくは、適合表をご覧ください。他の機種につきましては、お問い合わせください。

バッテリ充電時の放電防止と安全な接続、モータやコイルなど逆起電力の電源破損対策や障害回避に予備電源を必要とする冗長構成にも使用可能。

逆流防止ダイオードボックス SD-DBシリーズの詳細はこちらのパンフレット(PDF)をご覧ください。

製品の価格

希望小売価格¥390,000~(税別)

• 2023年10月現在の価格になります。
• 価格については、予期なく変更する場合があります。

主な特長

  • 大電流に対応:ラインナップごとに100A/200A/400Aと大電流に対応。

利用例)

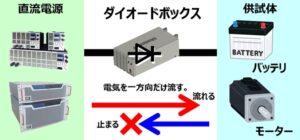

逆流防止ダイオードボックス SD-DBシリーズ利用例1

バッテリやモーター、コイルなどからの逆流電流や逆起電力を防止
これにより電源破損への対策や電池との安全な接続が可能

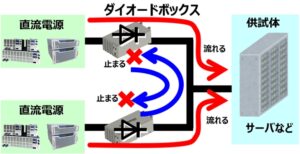

逆流防止ダイオードボックス SD-DBシリーズ利用例2

障害回避のバックアップのため、複数の電源を利用する場合
電源間の出力電流の回りこみを防止し、冗長構成が可能

  • 安全機能装備:過電流防止用のヒューズを内蔵、万が一の場合でも安全。本体内の異常温度を検出、アラームとして前面ランプへの表示と背面端子からの接点出力で、直流電源を停止することが可能。

直流電源との接続例)

直流電源の外部コントロールコネクタの外部接点によるスイッチング停止とつなぐことで、ダイオードボックス内放熱器の過温度を検出すると直流電源のスイッチング動作を停止します。ZX-Sシリーズ、HX-Sシリーズでも同じ接続が可能です。

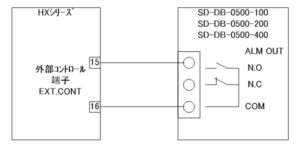

直流電源との接続例

高砂製作所製:直流電源HXシリーズとの接続例

  • 可搬が容易:持ち運び用の取手を標準装備。
  • ラック実装が可能(オプション):オプションのラックマウントホルダによりラック実装可能



本製品の詳細をみる
