(株)ネットビジョン MIPIジェネレータSVO-03-MIPI

掲載日:2019.6.11

MIPIジェネレータSVO-03-MIPIは、パラレル出力のSVO-03のMIPI版です。SVO-03-MIPIは、SVO-03と同様にFPGAやASIC、画像処理機器にテストベクターを供給するカメラエミュレーション装置です。機器に録画した画像を、カメラモジュール、CMOSイメージセンサーの画像として画像処理機器に出力できます。これにより、現場撮影、センサー開発中でも先行して画像処理装置の開発が可能となります。
今後の車載SerDesに対応しており、RAW20等の新ピクセルフォーマットに対応していきます。
また、マルチブート機能により、様々な機能を持たすことができます。例えば、HDMI入力をUVC(USB)に出力することもできます。

製品の価格

標準価格:¥198,000(税別)

  • 2019年7月現在の価格です。
  • 価格については、予期なく変更する場合があります。

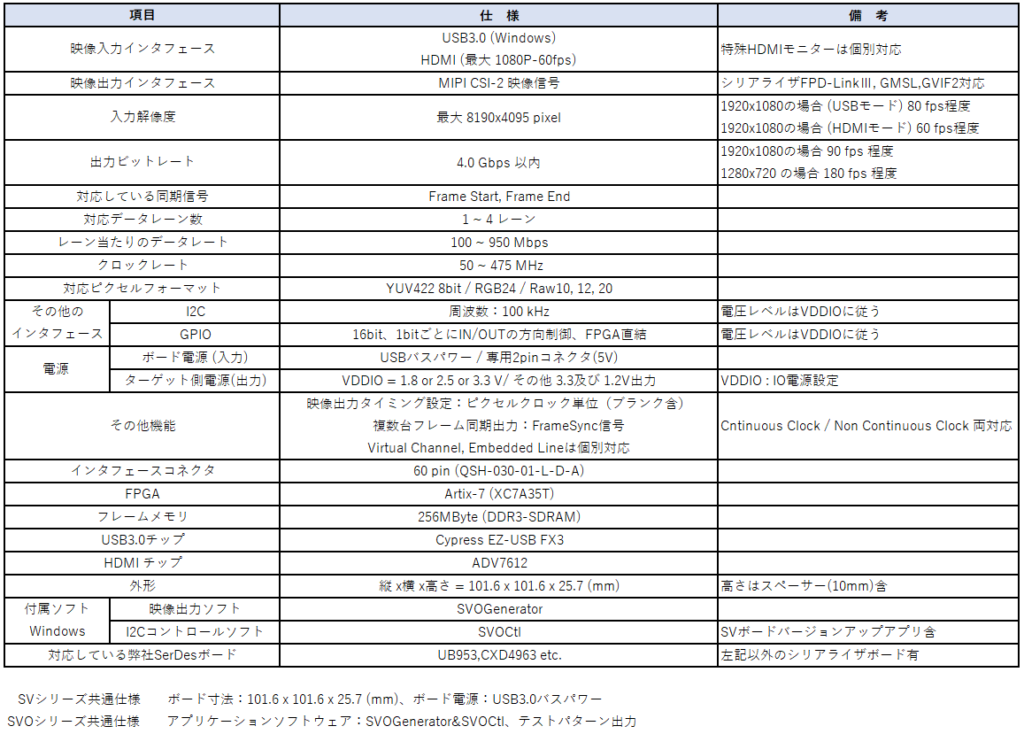

主な特長

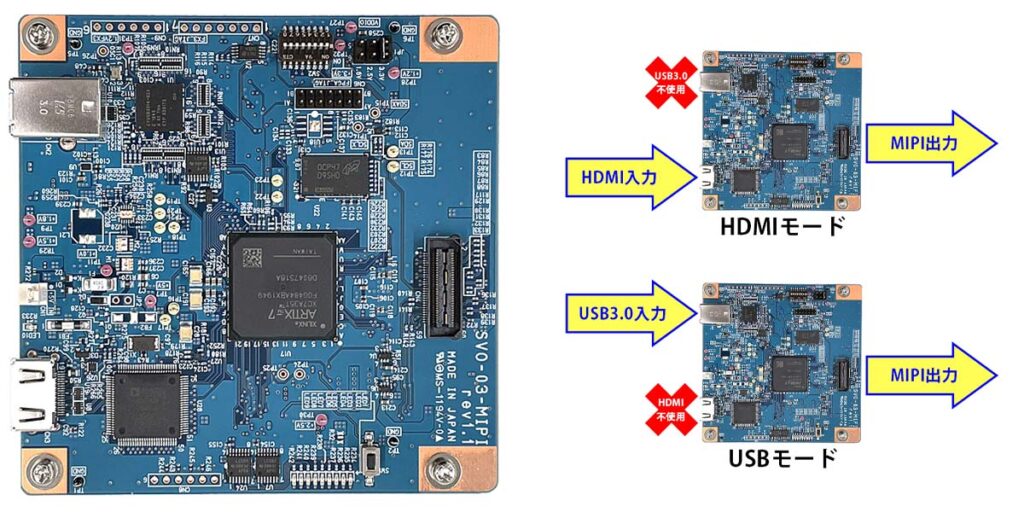

DIPスイッチによるモード切替

• PCモード

• PC保存画像をパラレルポートに出力

• HDMIモード(オプション)

• HDMI画像をパラレルポートに出力

  • PC入力
    • 画像ファイル:SSD/HDD / PC
  • HDMI入力(オプション)
    • 入力規格:HDMI、DVI、モニターポート
    • 画像規格:1920×1080 60P&30P、1280×720 60P&30P
  • MIPI出力基本機能
    • 出力規格:MIPI CSI-2 映像信号(1~4 Lanes)
    • Supports up to 4 Lanes at 1Gbps
    • CSI-2 Clock Rates From 100MHz to 500MHz
    • 有効画素データレート: up to 2.4Gbps
    • 出力ピクセルフォーマット: YUV4:2:2-8bit, Raw10, Raw12
    • ピクセルフォーマット追加予定:RAW20、RGB888
  • 電源供給
    • USB3.0電源、スマホ用ACアダプタ、5V電源ピン
    • 電圧調整:2系統1.25~3.7V
  • 出力設定ファイル保存機能(ブランキング等)

<用途/実績例>

CMOSセンサー&カメラモジュールエミュレーター、実画像再生、DSP検証、評価
