計測技術研究所社コア技術である高速電流応答技術を活かし、高品位な機能・性能を実現したLoad Fastシリーズ。Load Stationシリーズから新たにLEDモードやARBモード（非線形負荷）、積算電力、電流における放電モードを搭載し、設定分解能および設定確度が従来品比の約3倍に向上。

主な特長

高速応答 スルーレート最大60A/μs

高速電流制御テクノロジーにより、最大60A/μsの高速応答を実現しました（LN-1000M）。最小応答時間は全モデルで500nsとなっており、設定電流値が小さい場合でも高速な立ち上がりを実現します。

※設定可能な応答速度は、レンジなどの条件によって変わります。
※高速デバイスに電源を供給する試験には、高速電子負荷が必要です！

電流オーバーシュート無し 高速電流制御テクノロジーを採用

電子負荷は、負荷ケーブルのインダクタンスの影響を受けやすく、使用条件によっては装置の破損につながる可能性があります。

このような外的要因に対応するため、従来のLoad Stationシリーズで採用した高速電流制御回路をさらに進化させました。

これにより、負荷応答の高速化を実現し、瞬時過電流時でも安定した動作を確保。また、ケーブル配線が長くなった場合でも、インダクタンスによる異常発振を抑制します。

その結果、より安心してご使用いただける電子負荷を実現しました。

電流遅れのない立ち上がり

電子負荷装置における「最小動作電圧以下では電流が流れない」という制約は、もはや過去のものです。
Load Fastシリーズは、ゼロVから電流がリニアに変化する電子抵抗特性を備えており、最小動作電圧を気にすることなくご使用いただけます。

さらに、一般的な電子負荷に見られるソフトスタート動作が不要なため、電流の遅れがなく、理想的な立ち上がりを実現します。

立ち上がり電流オーバー/アンダーシュート範囲の仕様保証

高速電流制御により、設定電流に対するオーバーシュート/アンダーシュートを大幅に抑制し、スムーズな電流制御を実現します。
これにより、被試験体（DUT）へのストレスと破損リスクを低減します。
また、高品位な電流波形を提供し、安定した評価環境を実現します。

定電圧（CV）/定抵抗（CR）モードも高速応答

負荷制御（アナログ回路）において、特に差が出る定電圧（CV）/定抵抗（CR）モードも、定電流モード（CC)時と同様に高速で電流応答可能です。

負荷モードと動作モードの組み合わせで多様な用途に対応

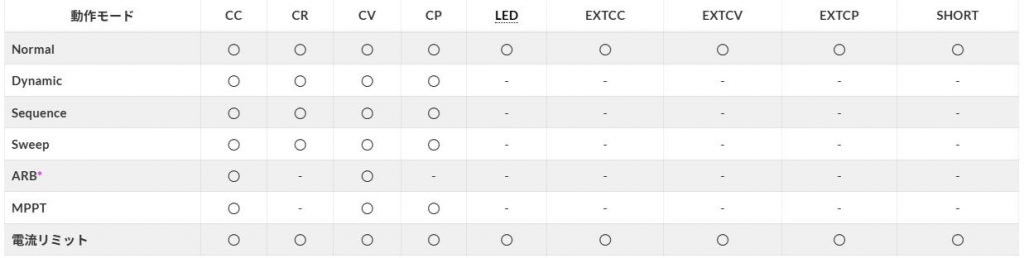

9種類の負荷モードと7種類の動作モードがあり、これらの組み合わせで多種多様な負荷試験が可能です。

*ARBモードは、電流電圧特性カーブを設定（IV特性カーブ）

負荷モード自動切り替え機能

指定電圧に応じて負荷モードを自動切替するVMode機能を搭載。二次電池などの放電試験において、出力電圧が設定値に達した際に負荷モードを切り替え、過放電を防止します。EXT（外部制御）、LED、SHORTを除く各モードから他モードへの切替が可能です。
※CCモードへの切替はできません。

Dynamicモードと最小パルス幅1μs

一般的な２ステップ(HIGH/LOW、2値)のダイナミックモードに加えて、16ステップのDynamic動作が可能。 より細かい電流波形での試験に対応します。 電流波形は、カラーLCDによりグラフィカルに設定することができ、動作設定は時間と周期（周波数表示）のどちらでも可能です。設定可能なパルス幅は1μsからとなり、最大500kHz*の周波数の設定が可能です。また繰り返し回数について指定もできます。

電流波形の再現に役立つシーケンスモード

最大1024ステップのシーケンス動作に対応し、電流の変化を任意のパターンで再現可能。各ステップの実行時間やスルーレート（電流変化速度）を設定することで、実際の使用環境に近い負荷条件を再現できます。
設定はフロントパネルから行えるほか、USBメモリや外部通信によるプログラムの読み込み・保存にも対応しています。

※USBメモリ（HOST）機能やPCとの通信（LAN／RS-232C）をご利用の場合は、別途オプションが必要です。

バッテリー放電モード

指定電圧、放電時間に加え、積算測定機能を使った放電電流（AH）・放電容量（WH）の３つのバッテリー放電モードを搭載。停止条件を設定したバッテリー放電が可能です。

保護機能としても使える電流リミット機能

負荷モード制御とは異なる独立した電流リミット機能を搭載。設定した電流を検出したときLoad OFFさせずに、Load ONのままリミット設定値（電流）の110%で制限することができます。リミット検知時における動作（Load OFFもしくはLoad ONのまま110%制限負荷）は、それぞれ設定が可能です。任意のリミット値における保護機能としてお使いいただけます。

また定電圧モードにおいて電流リミットを併用することで、設定CV電圧で電流リミット設定値の110%で動作可能なCV+Clim機能を搭載しております。電池放電などに使用可能な定電圧/定電流モードとして使用することが可能です。

液晶パネルへChart表示が可能なSweepモード

CC/CR/CV/CPの各負荷モードにおいて、電流を連続的に変化（Sweep）させながら電圧・電流を測定し、その結果を液晶パネル上にリアルタイムでグラフ表示します。スイッチング電源の過電流特性（垂下特性）や過電力特性試験、二次電池・燃料電池のI-V特性試験を、電子負荷単体で実行可能です。
測定データはCSV形式で保存でき、判定機能によりOCP/OPP試験にも対応します。
※USBメモリ機能はオプションです。

LED模擬が可能なLEDモード

LED関連製品のドライバーや電源テストに特化したLEDモードを搭載しました。Vd（順方向電圧）、Vo（出力電圧）及びRd（内部抵抗）を設定することでLED素子の模擬負荷を簡易的に再現することができます。

LEDモードは、流れ始めるポイントVd電圧と安定時の電圧Vo、電流Ioから算出した抵抗値Rdを設定することで動作します。
右図はLED負荷の電流・電圧波形です。赤線はCRモードのみで動作した場合のイメージです。
I-Vカーブで考えた場合、RdはV1（右図ではVo）とVdの差分をIoで割った結果がRdとなり、それが近似値となります。
V1－Vd/Io＝Rd
従って、電子負荷へVd、Vo、Rdを設定することで、LED負荷モードとして動作します。

非線形負荷の再現が可能なARBモード

非線形のI-V特性を再現可能なARBモードを搭載。シーケンスモードのような時間に対する電流変化ではなく、電流（I）と電圧（V）の関係に基づいた特性カーブを再現します。これにより、ダイオードの順方向特性（指数関数的なI-V特性）や、直流発電機の評価（P-V特性）など、非線形負荷の模擬が可能です。

MPPT（最大電力点追従）機能*オプション

太陽電池パネル（PV）などの試験に対応するMPPT機能（山登り法）を、工場出荷オプションとして用意しています。最大電力点に到達するまで、動作電圧と電流をCC／CR／CVモードで自動調整し、最適な動作点を追従します。
測定データはUSBメモリにCSV形式で保存可能です。
※USBメモリ機能はオプション対応

表示モード（背景色切替）

表示画面の背景色をダーク／ライトに切り替えられます。使用環境に応じて見やすい表示を選択できます。

8個のメモリ機能

負荷モード、負荷設定値などの条件を最大8個まで保存/読み出しが可能です。

外部アナログコントロール

外部CC制御（EXT CC）、外部CV制御（EXT CV）、外部CP制御（EXT CP）に対応。0～10Vのアナログ信号により、各モードの制御が可能です。外部アナログ入力端子は共通仕様となっており、フロントパネル操作で外部負荷モードの切替が行えます。

マルチチャンネル同期運転

多チャンネル出力や定電流パルス電源（DC電源と電子負荷を直列接続時）など負荷電流を同期して変化させたい時に便利な運転モードです。負荷のON/OFFやDynamicモード時のステップ実行をマスター機と同期してスレーブユニットを動作させることができます。

マスタースレーブ機能

マスタースレーブ接続は、並列運転ケーブル1本で接続可能。異なる容量モデルでも同電圧モデルでああれば、最大10台（マスター機含む）、最大10kWまで容量拡張が可能です。

リップルノイズ/高精度直流電圧測定*オプション

スイッチング電源のリップルノイズ電圧測定に対応。リップルノイズ測定ボード（RC-02A）を内蔵可能です。RC-02Aは高精度な直流電圧測定にも対応しており、各種電池の電圧測定など幅広い用途でご利用いただけます。

通信インターフェース*オプション

USBを標準装備。用途に合わせてGP-IB/DIDO、LAN+USB（HOST)+RS-232CやRS-232C/GP-IBコンバータをオプションから選択可能です。GP-IB/DIDOでは外部デジタルコントロールが可能で、外部アナログ負荷モードの設定（CC,CV,CP）やLoad ON/OFFやアラーム発生などPLCとの接続にも対応が可能です。

USBメモリ*オプション

専用USBポート（LAN+USB(HOST)+RS-232Cインターフェース）にUSBメモリを接続することで、Sweepモード、Sequenceモード、Dynamicモード、ARBモードの設定データを保存し、必要に応じて読み込むことが可能です。
