ウェーブクレスト　ループアンテナ RS101 TBRS101 30Hz～100KHz

MIL-STD-461G RS101テストは、大きな放射磁場に近接して設置された機器の感受性、および30 Hz〜100kHzの周波数範囲でそれらに耐える能力を決定します。

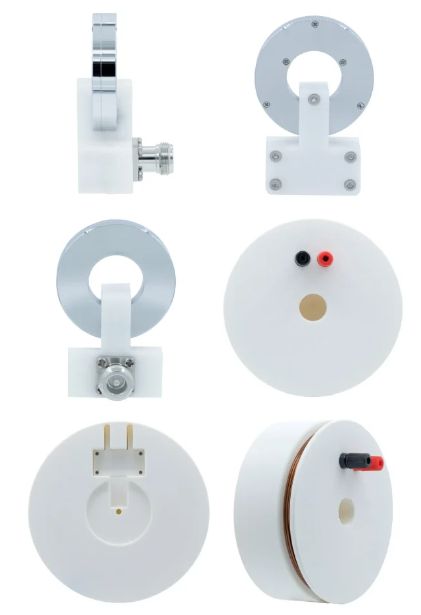

TBRS101ループアンテナセットは、TBRS101-TX放射ループ、TBRS101-RXフィールドモニタリングループ、TBCCP1-2K70で構成されています。

TBRS101-TX放射ループは、低周波磁場放射を生成するために使用されます。巻線とEUTの間の距離は5cmです。これは、試験中に放射ループの前端がEUT面に接触したときに達成されます。このテストは、30 Hz〜100 KHzの周波数範囲に適用できます。MIL-STD-461Gのセクション5.20では、テストのセットアップと測定手順が規定されています。

TBRS101-TX放射ループは、直径12cmのコイルと20ターンの12AWGゲージ(2mm)銅線で構成されています。ループ巻線のDC抵抗は50mΩです。ループは、入力バナナプラグにRF電流を印加することにより、包含平面に垂直な磁場強度または磁束密度を生成します。

製品の価格

お問い合わせください

仕様

TBRS101-TX放射ループ技術仕様

• タイプ:放射ループアンテナ
• 周波数範囲:30 Hz〜100 KHz
• 規格:MIL-STD-461G / RS101
• ループ径:12cm
• ループ構造:12 AWGゲージ2mm銅線を20巻伸べます
• ループコイルの直流抵抗:50mΩ(公称)
• ループコイルの自己インダクタンス:90μH
• 入力コネクタ:オスバナナプラグ
• 機械的寸法(取り付けポールなし):L x W x H:8.2 cm x 15.2 cm x 15.2 cm(3.23 “x 5.98” x 5.98 “)
• 機械的寸法(取り付けポール):L x W x H:38 cm x 15.2 cm x 15.2 cm(14.96 “x 5.98” x 5.98 “)
• 重量:0.5 kg(1.1ポンド)

TBRS101-RXフィールドモニタリングループ技術仕様

• タイプ:パッシブモニタリングループアンテナ
• 周波数範囲:30 Hz〜100 KHz
• 規格:MIL-STD-461G / RS101
• ループ径:4.1cm
• ループ構造:7ストランド41AWGリッツ線を51巻取ります
• ループコイルの直流抵抗:4.1 Ω(公称)
• ループコイルの自己インダクタンス:180μH
• 出力コネクタ:Nメス、50 Ω
• アンテナ変換係数:理論上の検証係数と比較して±3dB以内
• MIL-STD-461Gの標準RS101フィールド監視ループ
• 機械的寸法:L x W x H:4.37 cm x 5.42 cm x 7.92 cm(1.72インチ x 2.13インチ x 3.12インチ)
• 重量:0.1 kg(0.22ポンド)

アプリケーション

MIL-STD-461 RS101準拠の放射イミュニティ試験 　

RS101は、30Hz〜100kHzの低周波磁界に対する機器の耐性（サセプティビティ）を評価する試験です。TBRS101はこの試験に必要な磁界を発生させる送信用ループアンテナです。

軍用・航空宇宙機器のEMI耐性評価

航空機、艦船、地上装置など、軍用電子機器が外部の磁界にどれだけ耐えられるかを評価するために使用されます。

シールドルーム内での磁界印加試験

高精度な磁界印加が求められる環境で、安定した出力を実現

EMC試験ラボでの正式試験および開発段階の耐性確認

RS101に準拠した試験構成の一部として、信頼性の高い磁界源を提供。

低周波磁界の影響評価・トラブルシューティング 　

機器が誤動作する周波数帯を特定し、設計改善に役立てることが可能。

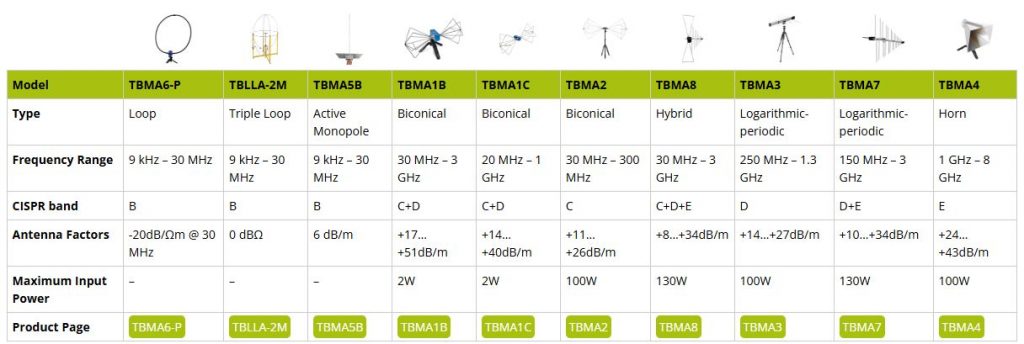

Tekbox測定アンテナ ラインアップ

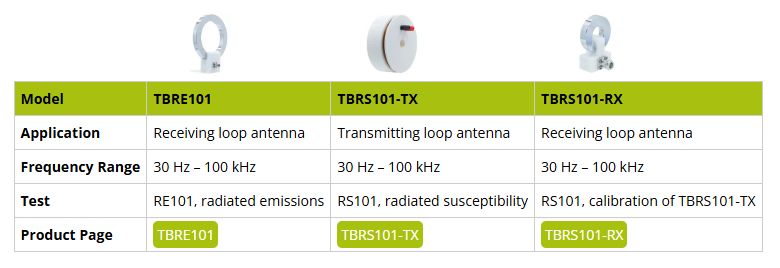

Tekbox MIL-STD-461 アンテナ ラインアップ
