ウェーブクレスト　大型ループアンテナ TBLLA-2M　9KHz～30MHz

TBLLA-2Mは、CISPR 16-1-4およびCISPR 15/EN 55015の要求事項に準拠した、3つの直交ループを備えた大型ループアンテナ（LLA）です。

LLAは、照明器具から放射される磁界によって誘導される電流を測定するために使用されます。EN 55015のセクション4.4では、試験のセットアップと測定手順が規定されています。

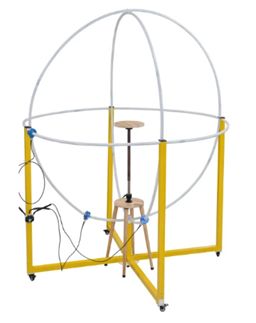

TBLLA-2Mは、3つの直交面（X/Y/Z）上に設置された、直径2メートルのループアンテナ3つで構成されています。これらのループアンテナは、全高2.5メートルの軽量中空WPCフレーム上に設置されています。ループの最下部は地上0.5メートルの高さにあります。各ループ素子は、収容面に対して垂直な磁界放射を受信し、ループに接続されたRFトランスデューサの出力ポートにおいて、磁界放射の強度に比例した電圧信号を生成します。

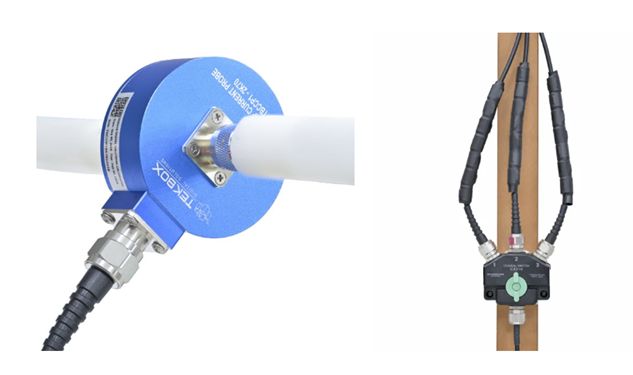

TBLLA-2Mには、TekBox TBCCP1-2K70同軸RF電流モニタリングプローブ（トランスデューサ）が3本搭載されており、50Ω負荷時に9kHz～30MHzの範囲で0dBΩ（1V/A）のフラットな伝達インピーダンスを実現します。キットには、必要な同軸ケーブル、フェライトクランプ、ループ選択用の手動RF同軸スイッチ、プラスチック製DUT支持プレートを備えたTBTP3三脚が含まれています。

支持構造を備えた校正用ダイポールは、オプションのアクセサリとしてご利用いただけます。

製品の価格

お問い合わせください

仕様

• タイプ：大型ループアンテナ（トリプルループ）
• 周波数範囲：9 kHz～30 MHz
• 規格：CISPR 16-1-4、CISPR 15
• ループ：直径2mの3つの垂直ループ
• ループ構造：PEXチューブ内にオーバーモールドスリットを備えたRG223Uセクション
• 支持フレーム：グラスファイバープロファイル
• RFトランスデューサ伝達インピーダンス：標準0 dBΩ 1V/A @ 9kHz～30MHz
• RFトランスデューサ出力コネクタ：N型メス、50Ω
• アンテナ補正係数：CISPR 16-1-4に記載されている直径2mのLLAの理論的な補正係数と比較して±2dB以内
• 実効アンテナ補正係数：0dB
• フェライト吸収体のCM抵抗：> 200Ω @ 10MHz
• 機械寸法：長さ x 幅 x 高さ：2062 mm x 2062 mm x 2547 mm (81.2 x 81.2 x 100インチ)
• 重量：25 kg

アプリケーション

CISPR 16-1-4 準拠の磁界放射測定

EMC試験における低周波磁界放射の評価に対応。

EN 55015（照明機器のEMC規格）に基づく測定

照明機器からの放射ノイズ測定に最適。

3軸構成による空間磁界のベクトル測定

X/Y/Z軸のループを切り替えて、方向ごとの磁界強度を評価可能。

屋内・屋外での低周波磁界測定

軽量設計により、現場での持ち運びや設置も容易。

トランスデューサ内蔵で、0 dBΩのフラットな伝送特性を実現

測定系のキャリブレーションや解析の精度向上に貢献。
