ウェーブクレスト　ラインインピーダンス安定化ネットワーク（LISN）50µH　TBL5016-1

TBL5016-1 50µH LISNは、DCまたはAC電源の電子機器の伝導ノイズ測定に必要なデバイスです。CISPR 16-1-2およびMIL-STD-461F規格に基づいて設計されており、9kHz～100MHzの周波数範囲で特性評価されています。

伝導ノイズ測定以外にも、LISNは様々な標準化試験におけるインピーダンス測定にも使用されます。

このLISNは、50Ω/50µH+5Ωの単線設計で、高電流ジャンパーにより5Ω抵抗を短絡し、CISPR 16-1-2に準拠した50Ω/50µH LISNとして設定できます。LISNは100MHzまで特性評価されているため、9kHz～100MHzの周波数範囲で使用できます。

LISNはDUT（被試験デバイス）の電源ラインに挿入されます。 DUTの電源端子に存在する伝導ノイズは、スペクトラムアナライザまたは測定レシーバを使用してBNCコネクタで測定できます。ソース（電源）端子とDUT端子は、50µHのインダクタによってデカップリングされています。DCまたは単相測定には通常、TBL5016-1が2つ必要です。Tekbox LISN Mateと組み合わせることで、コモンモードノイズとディファレンシャルモードノイズを個別に測定できます。3相電源のDUTには、製品がデルタ構成またはスター構成のどちらで提供されるかに応じて、TBL5016-1が3つまたは4つ必要です。

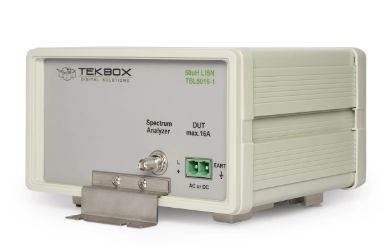

本製品には、BNCオス-NオスRG232ケーブル、接続コネクタ、高電流構成ジャンパー、およびグランドプレーンに接続するためのグランドブラケットが付属しています。

製品の価格

お問い合わせください

主な特長

1. 規格準拠の 50 Ω / 50 µH（+5 Ω） LISN

• CISPR 16 1 2 および MIL STD 461F に準拠した設計。
• 標準化されたインピーダンスを提供し、正確な伝導エミッション測定を実現。

2. 9 kHz〜100 MHz の広帯域対応

• 通常は 150 kHz〜100 MHz で特性化。
• 5 Ω抵抗をジャンパーでショートすると 9 kHz〜30 MHz まで拡張でき、結果として 9 kHz〜100 MHz をカバー。

3. 高電流対応（最大 16 A / 250 V）

• AC/DC いずれの電源ラインにも使用可能。
• 単相・三相システムに対応（DC/単相は 2 台、三相は 4 台使用）。

4. シングルライン構成（1-path LISN）

• DUT の電源ラインに直列挿入し、ノイズを BNC 端子から測定。
• 50 Ω/50 µH + 5 Ω の構成をジャンパーで切り替え可能。

5. EMC プリコンプライアンスに最適

• スペクトラムアナライザや EMI レシーバと組み合わせて使用。
• Tekbox TBLM01（LISN Mate）と組み合わせると、コモンモード／ディファレンシャルモードの分離測定が可能

6. 付属品が充実しており、セットアップが容易

• BNC–N ケーブル
• 高電流ジャンパー
• 接地ブラケット

仕様

• LISNタイプ：V-AMN、50Ω/50µH+5Ωまたは50Ω/50µHとして構成可能
• 周波数範囲：9 kHz～100 MHz
• 直流抵抗：< 45 mΩ
• 最大電流：16A（連続）
• 動作電圧範囲：0～250V DC、0～250V AC（50/60 Hz）、0～90V AC（400 Hz）
• ヒューズ：16Aスローヒューズ×2
• 高電流プラグ/ネジ端子 – オス：Phoenix Contact 1998933、メス：Phoenix Contact 1967375
• 寸法：250 mm x 225 mm x 140 mm（アースブラケットを含む）
• 重量：2.7 kg

アプリケーション

• DC／AC 電源機器の伝導ノイズ測定
• CISPR 16-1-2 / MIL STD 461F に準拠した EMC 試験のセットアップ
• 9 kHz〜100 MHz の広帯域ノイズ評価
• 標準化されたインピーダンスを必要とするその他 EMC テスト
• 単線（シングルライン）LISNとしての使用

他モデル比較表

LISNはEMC試験における重要なコンポーネントです。電源ライン上の不要なエミッションを監視するために、LISNは試験対象機器の電源ラインに挿入され、測定受信機またはスペクトラムアナライザと組み合わせて使用されます。通常、受信機またはスペクトラムアナライザはEMCviewなどのソフトウェアで操作されます。このソフトウェアは、アナライザの設定がCISPR 16仕様に準拠していることを保証し、すべての主要なEMC規格向けに事前設定されたテストを読み込んで実行できるようにします。測定データポイントは、選択した規格の制限値とともにグラフ化され、テストレポートとしてエクスポートできます。

LISNの最も重要な特性の1つは、試験対象機器に対して固定のソースインピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定の再現性が保証されます。この特性は、伝送エミッションを測定するのではなく、LISNを使用して固定の電源インピーダンスを確立する他の多くのEMC試験セットアップでも使用されています。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
