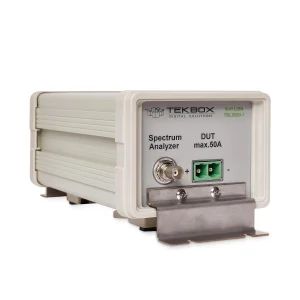

ウェーブクレスト　ラインインピーダンス安定化ネットワーク（LISN） 5uH TBL0550-1

TBL0550-1 5µH LISNは、DC電源電子機器の伝導ノイズ測定に必要なデバイスです。CISPR 16-1-2、CISPR-25、EN55025、MIL-STD-461F、ISO11452-4に準拠し、DO-160/ED-14GおよびISO 7637-2の制限事項を満たした150kHz～110MHzの周波数範囲での測定に使用できるように設計されています。

LISNはDUT（被試験デバイス）の電源ラインに挿入されます。DUTの電源端子に存在する伝導ノイズは、スペクトラムアナライザまたは測定レシーバを使用してBNCコネクタで測定できます。ソース（電源）端子とDUT端子は5µHインダクタによってデカップリングされています。

TBL0550-1を2台、Tekbox LISN Mateと組み合わせることで、コモンモードノイズとディファレンシャルモードノイズを個別に測定できます。

ユニットには、BNCオス-NオスRG232ケーブル、接続コネクタ、およびグランドプレーンに接続するためのグランドブラケットが付属しています。

製品の価格

お問い合わせください

主な特長

50 A連続電流に対応した高耐性設計

3分間70 Aまで対応し、大電流DCラインの評価に最適。

150 kHz〜110 MHzの広帯域測定

CISPR 16‑1‑2、CISPR 25、EN 55025、MIL‑STD‑461F、ISO 11452‑4に準拠。

5 µHインダクタによる安定したラインインピーダンス

DUT側ノイズを正確に抽出。

1 µFコンデンサを内部ジャンパで切断可能

ISO 7637‑2などの過渡試験に対応。

高電流端子（Phoenix Contact製）を採用

産業用途にも耐える信頼性。

CM/DMノイズの分離測定に対応（LISN Mate併用）

付属品が充実

BNC‑male to N‑male RG232ケーブル、嵌合コネクタ、グランドブラケット付属。

仕様

• 周波数範囲： 100 kHz ～ 150 MHz
• インダクタンス： 5 µH
• 直流抵抗（DCR）

・Source + → DUT +：< 7 mΩ
・Source – → DUT –：< 2 mΩ

• 最大電流：

・連続：50 A
・3分間：70 A

• 動作電圧範囲： 0 ～ 60 V DC
• 内部部品の最大定格電圧： 250 V
• 内部1 µFコンデンサ： ジャンパで切断可能
• 端子：

Phoenix Contact 1998933（オス）
Phoenix Contact 1967375（メス）

• 出力端子： BNC（付属ケーブル：BNC‑male → N‑male RG232）
• 寸法： 120 × 100 × 225 mm
• 重量： 1.6 kg

アプリケーション

• CISPR 16 1 2 に基づく伝導エミッション測定
• EMI レシーバー／スペアナによる電源ラインノイズ測定
• EMC プリコンプライアンス試験
• AC/DC 電源ラインのノイズ評価
• コモンモード／ディファレンシャルモードノイズの分離測定
• EMC トラブルシューティング
• 試験所・研究機関での EMC 評価

他モデル比較表

LISNはEMC試験における重要なコンポーネントです。電源ライン上の不要なエミッションを監視するために、LISNは試験対象機器の電源ラインに挿入され、測定受信機またはスペクトラムアナライザと組み合わせて使用されます。通常、受信機またはスペクトラムアナライザはEMCviewなどのソフトウェアで操作されます。このソフトウェアは、アナライザの設定がCISPR 16仕様に準拠していることを保証し、すべての主要なEMC規格向けに事前設定されたテストを読み込んで実行できるようにします。測定データポイントは、選択した規格の制限値とともにグラフ化され、テストレポートとしてエクスポートできます。

LISNの最も重要な特性の1つは、試験対象機器に対して固定のソースインピーダンスを提供することです。これにより、使用する電源の出力インピーダンスに関係なく、測定の再現性が保証されます。この特性は、伝送エミッションを測定するのではなく、LISNを使用して固定の電源インピーダンスを確立する他の多くのEMC試験セットアップでも使用されています。その結果、LISN は放射エミッション、耐性テスト、およびその他のさまざまなアプリケーションのテスト セットアップで使用されています。
