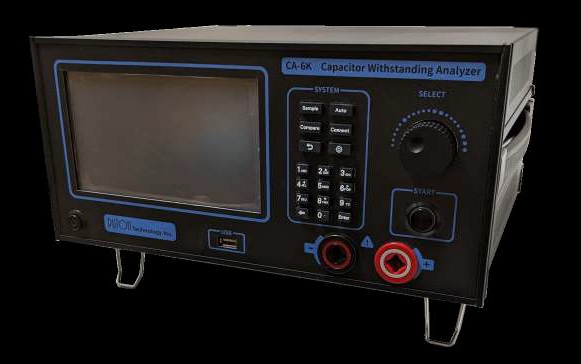

コンデンサ インパルス耐電圧試験装置 CA-6K

CA-6Kは、様々なコンデンサの耐電圧性能を効果的に試験し、高電圧環境における信頼性と安定性を確保します。またCA-6Kは最大6,000Vの電圧を供給できますので、中電圧・高電圧コンデンサや特殊用途コンデンサなど、様々なコンデンサの試験に適しています。積層セラミックコンデンサ（MLCC）試験に最適です。

コンデンサ インパルス耐電圧試験装置 CA-6Kの詳細はこちらのカタログ（PDF）をご覧ください。

主な特長

• 高電圧インパルス試験：CA-6Kは、瞬間的な高電圧インパルスを印加することで、過酷な動作条件下でのコンデンサの圧力をシミュレートできます。従来の機器と比較して、CA-6Kは製造欠陥や絶縁材料の劣化による自己絶縁不良を検出し、非破壊検査を行うことができます。
• コンデンサ寿命試験：CA-6Kは、最大100万回の長期高電圧寿命試験を実施し、コンデンサの実際の使用寿命における電圧をシミュレートします。コンデンサの耐久性と信頼性を評価することができ、製品の品質管理や寿命予測に適しています。
• 波形比較・解析：CA-6Kは波形表示機能を備えており、開発者は理想的な波形と測定波形を比較することで、DUTやコンデンサの特性をより深く理解することができます。高電圧試験中、CA-6Kはコンデンサの異常波形ポイントを自動的に識別・マークし、問題箇所を正確に特定します。
• 複数の通信インターフェース：CA-6Kは、RS-232、TCP/IP、I/Oなどの複数の通信インターフェースをサポートしており、ホストコンピュータシステムとの通信に便利です。また、フットスイッチなどの外部デバイスの接続も可能で、研究開発、生産、品質管理に適しています。

主な仕様

• 電圧（交流）：200V ~ 6,000V(±3%±10V), 100V step
• エネルギー：0.4J (最大)
• サンプリングレート：12bit/5ns (200MHz)
• 入力抵抗：10MΩ
• 波形の種類：基準波形、試験波形、コロナ放電波形
• 波形の種類と測定：面積比較(AREA)、DiffZone比較(DIF)、コロナ数比較(CORON)、コロナ量比較(COROS)、コロナ放電電流パルス(CDCP)
• 保存波形：内部20セット、CSV形式用の外部USB利用可能

応用分野

• コンデンサ生産ライン
• 高電圧コンデンサテスト
• コンデンサ寿命予測
• コンデンサの選択と検証
• 研究室での研究開発
• 機器の保守と検査
• パワーエレクトロニクス部品テスト
• 科学研究と工学実験
• 教育と訓練
• 機器故障診断
• コンデンサのリサイクルと再利用
• 研究室の品質管理

アプリケーション

• コンデンサ耐電圧試験
• コンデンサ高電圧耐久試験
• 高電圧インパルス試験
