ウェーブクレスト ソースメジャーユニット(SMU) TH1991/TH1992 シリーズ

掲載日:2023.10.26

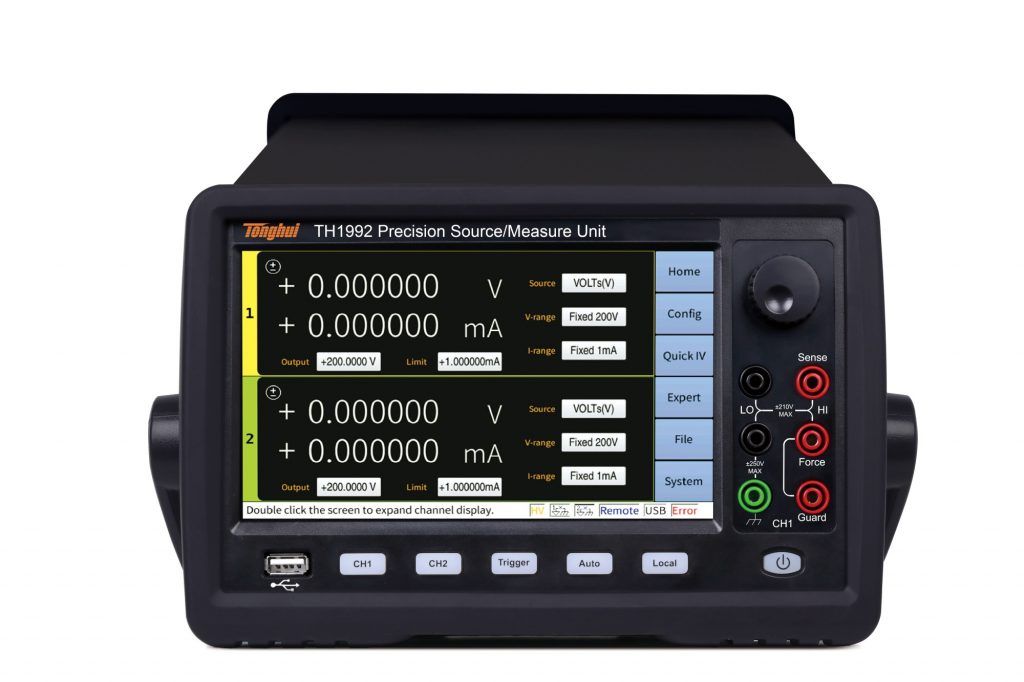

ソースメジャーユニット(SMU) TH1991/TH1992 シリーズ

TH1991/TH1992 シリーズ高精度ソース/メジャー ユニットは、電圧と電流の出力と測定を同時に行うことができます。 電流源、電圧源、電圧計、電流計の機能を統合しており、各機能を任意に切り替えることができます。
TH1991/TH1992シリーズ高精度ソース/測定ユニットは、最大±210V DC 電圧、±3A DC 電流、±10.5A パルス電流、最小10fA/100nV の電源と測定分解能を出力でき、高速サンプリングをサポートし、任意波形を生成できます。
TH1991/TH1992シリーズ高精度発生源/測定ユニットシリーズは、7インチの静電容量式タッチスクリーンを採用し、最下層にLinuxオペレーティングシステムを搭載し、インタラクティブなグラフィカルユーザーインターフェイスとさまざまな表示モード、ダイオード、三極管、MOS管、IGBTなどを内蔵しています。 デバイス。 I/V カーブスキャン機能により、ホストコンピュータに接続することなく IV 機能テストを完了できるため、テスト効率が大幅に向上します。
TH1991/TH1992 シリーズの高精度ソース/メジャー ユニットは、包括的かつ統合された電源および計測機能を備えており、半導体、アクティブ/パッシブ デバイス、その他のさまざまなデバイスや材料のテストに最適です。
TH1991/TH1992 シリーズの高精度発生源/測定ユニットは、研究開発および教育用途、産業開発、試験および製造で広く使用されています。

  • 7 インチ静電容量式タッチ スクリーン、解像度 800×480
  •  Linux オペレーティング システム
  •  4 象限の高精度電力出力と測定
  •  シングル/デュアルチャンネル出力と測定
  •  最大±210V DC電圧、±3A DC電流/±10.5Aパルス
  •  10fA/100nV 最小測定分解能 (6 1/2 桁)
  •  10fA/100nV 最小電源分解能 (6 1/2 桁)
  •  最大 1,000,000 ドット/秒のサンプリング レート
  •  任意波形生成
  •  リストスキャン機能(最短1μs間隔)
  •  ダイオード、三極管、MOS 管、IGBT の I/V カーブを直接生成

ソースメジャーユニット(SMU) TH1991/TH1992 シリーズの詳細はこちらのカタログ(PDF)をご覧ください。

製品紹介動画

製品の価格

お問い合わせください

主な特長

  •  10fAの電流出力と測定分解能。 100nVの電圧出力とコンポーネント分解能。
  •  ±210Vの最大電圧出力。 最大電流出力±3.03A(DC)/±10.5A(パルス)。
  •  DC、パルス、スイープ、リスト出力に対応。
  •  最小サンプリング間隔 1μs
  •  I/Vカーブスイープ機能、タイムドメイン波形スクロール表示機能を内蔵。
  •  パルス出力のパルス幅は最小50μsまで可能。
  •  2線式測定/4線式測定の両方。
  •  出力フィルタの時定数 (またはカットオフ周波数) を自由に設定して、任意の周波数応答出力を実現できます。
  •  グレーディングモードとソートモードを含む14レベルのソート機能。
  •  算術演算機能、移動平均フィルタ機能、偏差減算機能。
  •  一般的に使用されるデバイスの特性曲線を迅速に生成する半導体パラメータ解析機能。
  •  電圧源、電流源、電圧計、電流計または抵抗計の4つの基本モード。
  •  熱起電力による測定誤差を効果的に補正できるデルタ低抵抗試験法。

【アプリケーション】

半導体、ディスクリートおよび受動部品のテスト

ダイオード、レーザー ダイオード、LED
光検出器、センサー
電界効果トランジスタ、三極管
IC(IC、RFIC、MMIC)
抵抗器、加減抵抗器、サーミスタ、スイッチ

精密エレクトロニクスおよびグリーン エネルギー デバイスのテスト

PV
パワー半導体
バッテリー

医療機器
ボードレベルテスト用の電源およびDCバイアスソース

研究と教育

新材料研究 ナノデバイス特性
巨大磁気抵抗効果
有機機器
あらゆる高精度 I/V ソースまたは測定
