キーナスデザイン/KeenusDesign SMA、TNCコネクタ用トルクドライバ

掲載日:2022.7.26

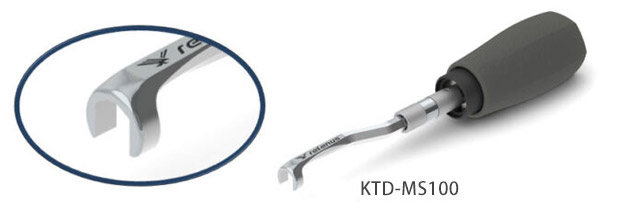

スリムスパナ型KTD-MS100

スリムスパナ型 KTD-MS100
メガネレンチ型(Aシリーズ)と同様、11mmの狭ピッチで使えます。
スパナ型(Mシリーズ)と同様、ケーブルが太くてもコネクタに横からアクセスできます。

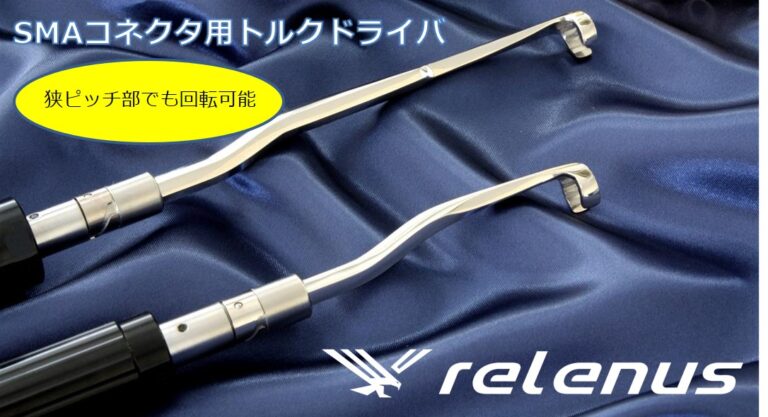

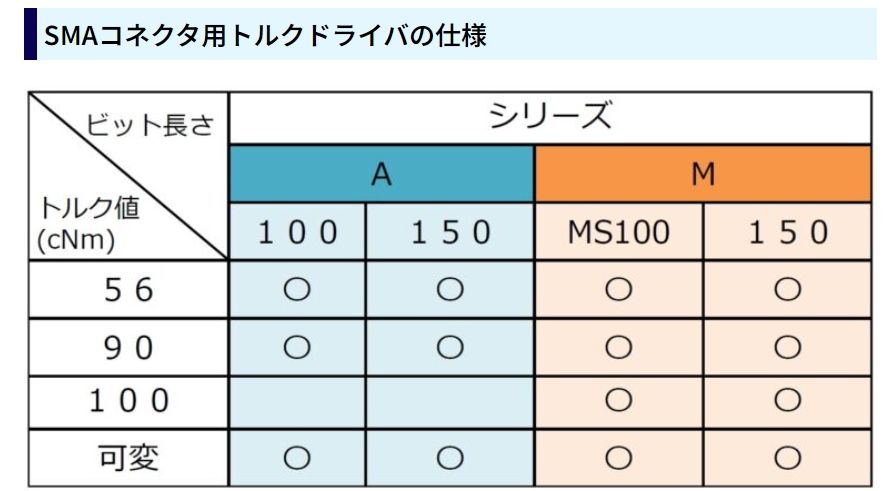

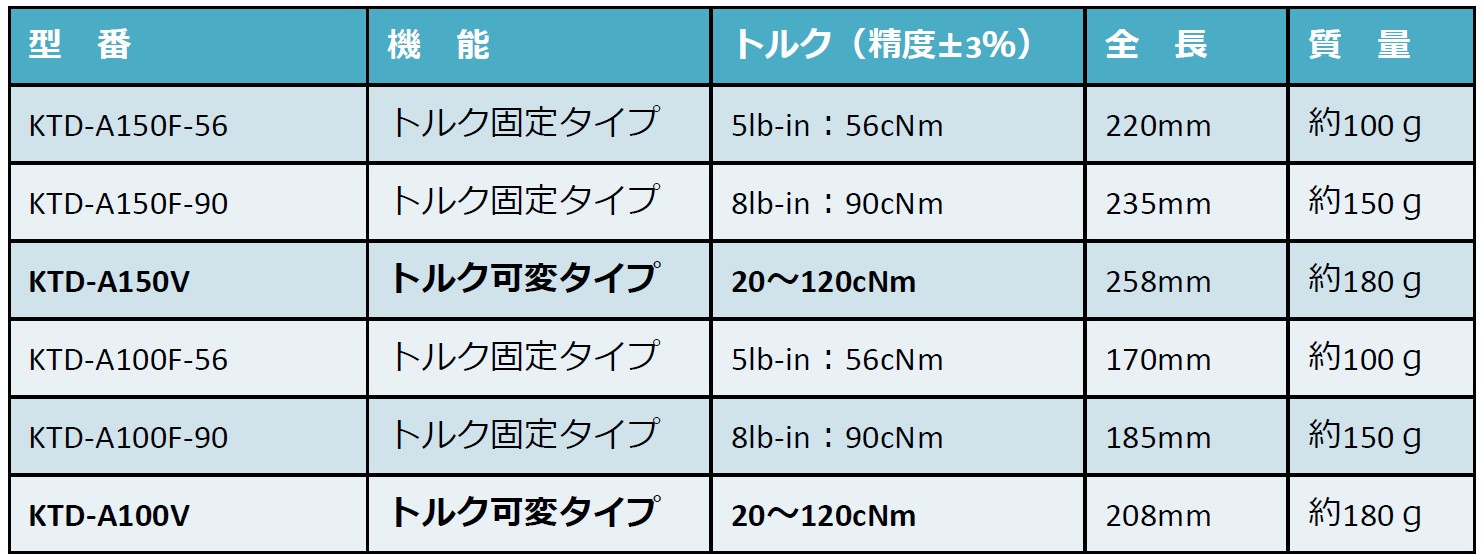

SMAコネクタ用トルクドライバ ラインナップ

SMAコネクタ用トルクドライバ ラインナップ

  • 可変タイプのトルク値は20~120cNmまで、グリップ部の操作のみで調整可能です
  • 可変タイプのトルク値調整手順は「メーカーサイトのQ&A」に写真付きで掲載しております
  • ビット(先端)部のみの販売はしておりません
  • 特注品のご依頼は承っておりません

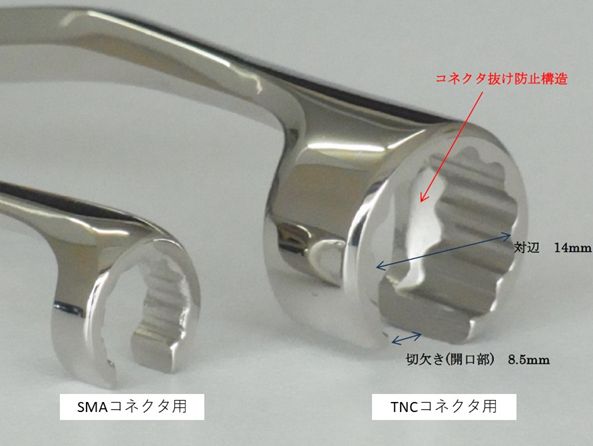

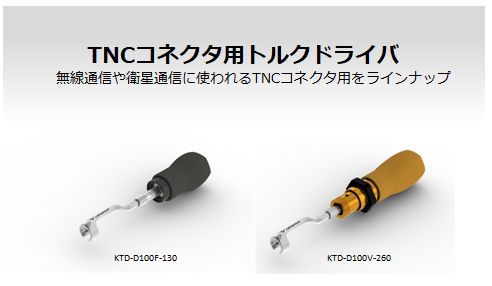

TNCコネクタ用トルクドライバ

TNCコネクタ用トルクドライバ

TNCコネクタのトルク管理が可能

  • 二面幅14mmのタイプのTNCコネクタに使用可能
  • SMAコネクタ用と同様に、トルク固定タイプとトルク可変タイプをラインナップ
  • コネクタ抜け防止構造

SMA、TNCコネクタ用トルクドライバ

仕様 Dシリーズ

仕様 Dシリーズ

  • トルク可変タイプのトルク値は、SMAコネクタ用トルクドライバと同様にご自身で調整可能です。

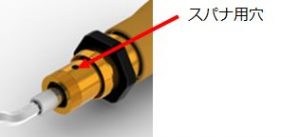

  • Dシリーズのトルク可変タイプには、プリセットフックスパナを付属します。 トルク調整時にスパナ用穴へ差し込むと、トルク調整が容易になります。

プリセット フックスパナ

スパナ用穴

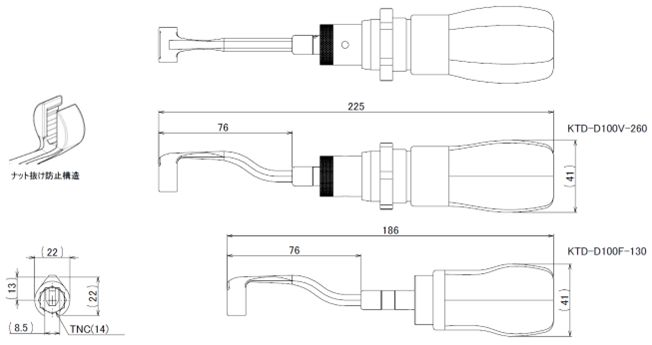

寸法図 Dシリーズ

寸法図 Dシリーズ

製品の価格

オープンプライス

主な特長

コネクタに垂直にアクセス

コネクタに垂直にアクセス

トルクレンチを使用したコネクタ取付作業のために、コネクタの左右に大きな空間を作る必要がありません。

SMAコネクタ用トルクドライバの使用例(動画)

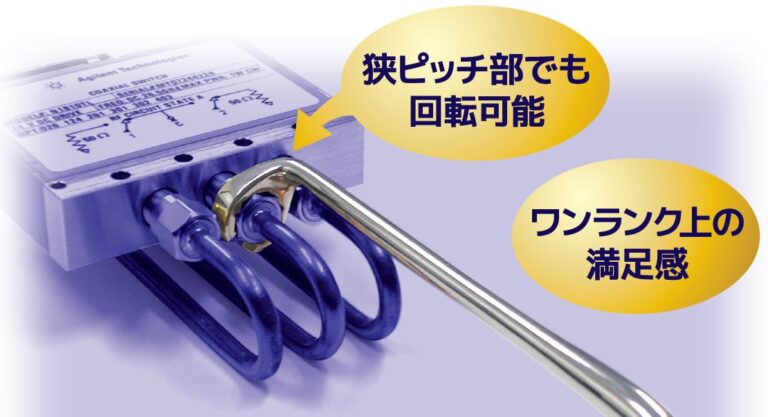

最狭ピッチ 11mmでコネクタの配置が可能(Aシリーズ及びMS100の場合)

コネクタを密集させることにより、短配線による性能UPが実現出来ます。

作業性良好

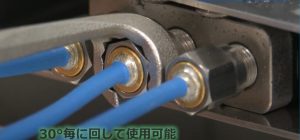

コネクタに30°ごとにかみ合います。(Aシリーズ)

Aシリーズ使用例

Aシリーズ

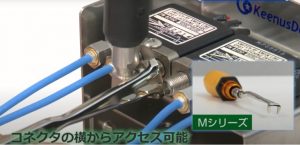

コネクタより太いケーブルでも、コネクタに横からアクセス可能です。(Mシリーズ)

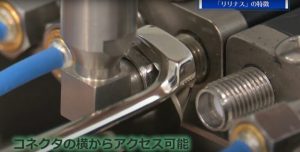

Mシリーズ使用例Mシリーズ使用例:拡大

Mシリーズ            Mシリーズ(拡大)

優れた耐衝撃性・耐摩耗性

先端ビットの表面処理はジェットエンジンにも用いられる熱処理(ニッケルボロン)を施しています。

トルク精度はJIS規格を上回る±3%

規定トルクに達すると空転し、コネクタの破損や締め付け不足を防ぎます。

トルク精度は±3%で、JIS規格で定められたトルク精度±6%より高精度です。

SMAコネクタ用トルクドライバ AシリーズとMシリーズ
