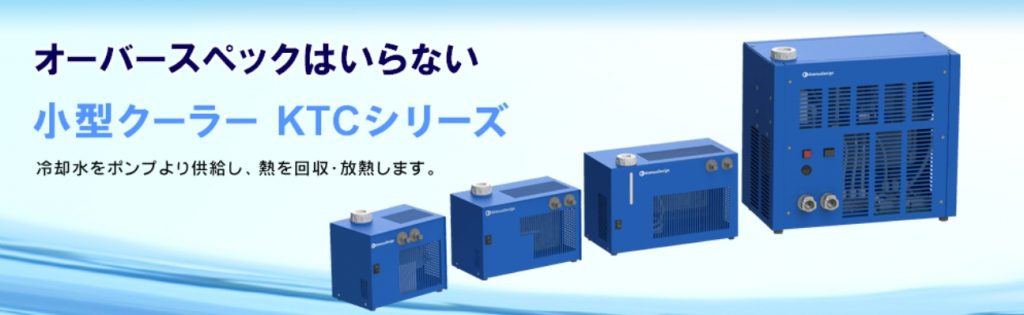

小型クーラー KTCシリーズ

小型クーラーKTCシリーズは、循環液をポンプにより循環させ、発熱部の熱を回収し、熱交換器で大気中に放熱するシンプルな装置です。
必要な能力に合わせてお選びいただけます。

製品の価格

オープンプライス

主な特長

シンプルな循環液供給クーラー

小型クーラー KTCシリーズ

小型クーラーKTCシリーズは、循環液をポンプにより循環させ、発熱部の熱を回収し、熱交換器で大気中に放熱するシンプルな装置です。 必要な能力に合わせてお選びいただけます。

レーザーモジュール、LED照明、密閉容器内の発熱部、発熱部直近で放熱できないもの、発熱部直近で風量や騒音が問題になるもの、発熱部周辺の寸法が限られている場合などでの用途に最適です。

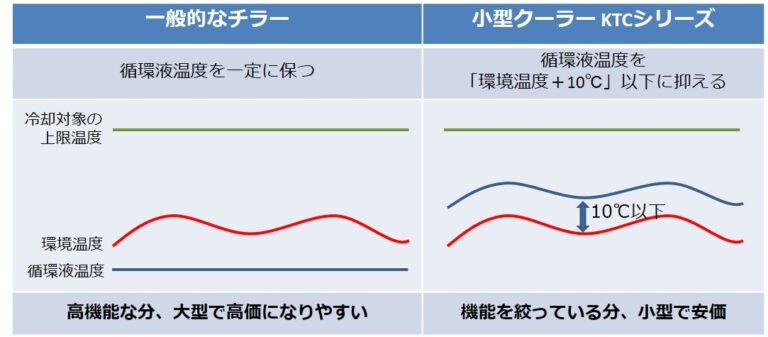

クーラー(冷却水循環装置)とチラーとの違い

チラーとクーラー(冷却水循環装置)の違い

チラーとは、循環液温度を能動的に「一定温度」にコントロールし、循環させることで熱源を冷却(または温調)するための装置です。

循環液を一定温度にコントロールするチラーに対し、クーラーの循環液温度は外気温度と発熱部の熱量で受動的に決まります。

「一定の温度以下になっていれば良い」シーンにおいて、KTCシリーズは小型で安価に目的を達成できます。

”ざっくり冷やしたい”ニーズにお応えします。

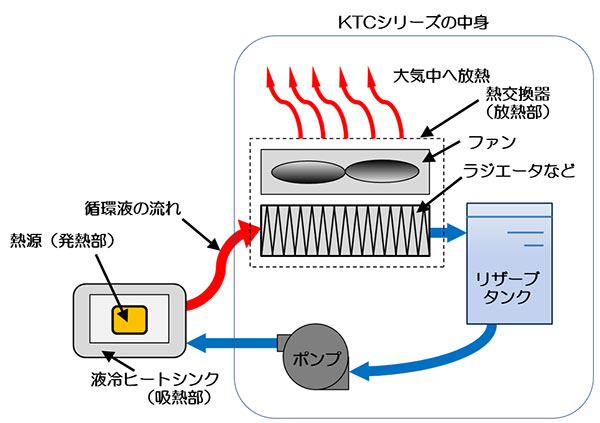

水冷システムの概要

水冷システムとは、空気で冷却する空冷システムに対し、循環液を用いたシステムで、発熱部の熱を一旦液体に移して輸送し、別な場所で大気中に放熱するものです。循環液には純水やエチレングリコール水溶液などが用いられます。 循環液を輸送するためのポンプや配管、リザーブタンク、大気中へ放熱するための熱交換器など様々な機器が必要で、コンパクトにまとめることが重要です。

水冷システムイメージ

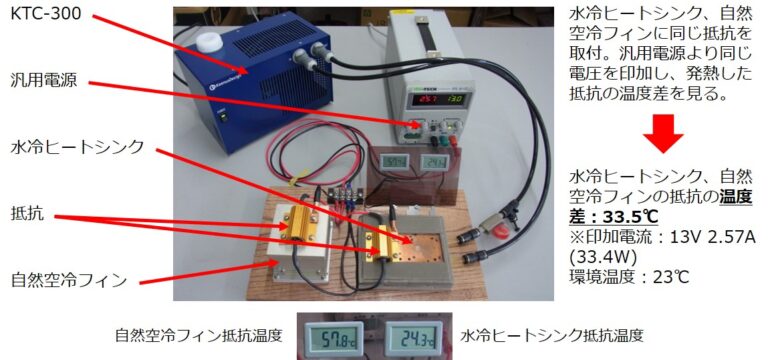

KTC-300冷却効果

KTC-300冷却効果説明

用途&使用例

  • LED照明
  • UVLED
  • ペルチェ
  • スピンドルモータ
  • 水冷CCDカメラ
  • 水冷レーザーモジュール
  • LED照明
  • 密閉容器内の発熱部
  • 発熱部直近で放熱できないもの
  • 発熱部直近で風流や騒音が問題になるもの
  • 発熱部周辺の寸法が限られている場合

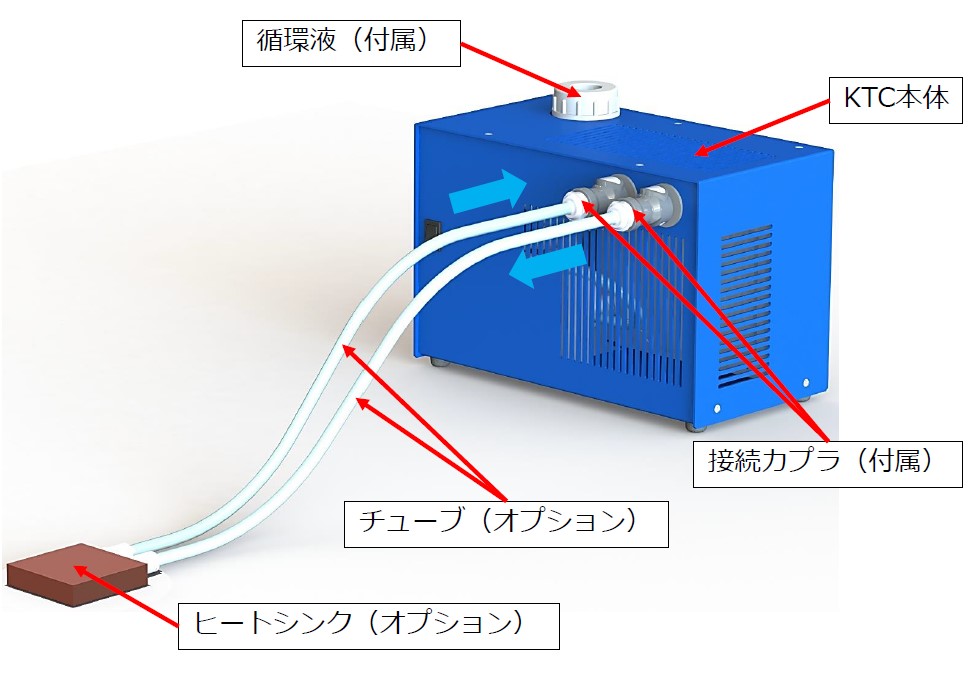

豊富なオプション対応

循環液や接続カプラが付属されるほか、チューブやヒートシンクもオプションで対応いたします。
詳しくはオプションページをご覧ください。

オプション例
