ウェーブクレスト　RF表面電流モニタリングプローブ TBSCP1-10M500

TBSCP1‑10M500は、基板や金属筐体の表面を流れるRF電流を非接触で測定するための表面電流モニタリングプローブです。
10〜500 MHzの広帯域に対応し、EMCトラブルシュートや不要輻射の原因特定に必要な周波数帯をしっかりカバーします。
軽量・小型のプローブヘッドにより、狭い基板上でも狙った箇所に正確に当てられ、表面電流のホットスポットを素早く検出できます。

製品の価格

お問い合わせください

主な特長

10〜500 MHzの広帯域対応

EMCプリコンやノイズ解析に必要な帯域をカバーし、表面電流の周波数特性を正確に把握可能。

非接触で表面電流を測定

基板・筐体に触れずに測定できるため、回路を改造せずにそのまま評価できる。

軽量・小型で扱いやすい

狭い基板上でもピンポイントで測定でき、ノイズ源探索が効率的。

高感度設計

微弱な表面電流ノイズも検出でき、不要輻射の原因箇所を特定しやすい。

N型コネクタで計測器に直接接続

スペアナ、EMIレシーバー、オシロスコープなどと容易に接続可能。

仕様

特性周波数範囲: 30 kHz ～ 600 MHz
転送インピーダンス: -5 dB オーム、10 MHz ～ 500 MHz の 3 dB 帯域幅
直交磁場の抑制: typ. > 15 dB 平均 最大100MHz
設置面積: 40 mm x 15 mm
高さ：30mm
重量：25g
コネクタの種類: SMA メス
最大一次電流 (DC – 400 Hz): 150 A
最大一次電流（RF）：12A
最大中心温度: 125 °C

アプリケーション

• PCB表面のRF電流分布測定
• シールドケース・筐体の漏れ電流評価
• 不要輻射の原因箇所（ホットスポット）特定
• 高速デジタル回路の表面電流ノイズ解析
• RFモジュール・アンテナ周辺の表面電流確認
• EMCトラブルシュート（基板・筐体の局所ノイズ源探索）

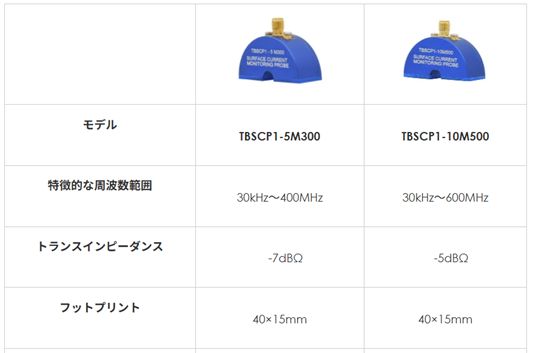

【他モデル比較表】
