ウェーブクレスト　RFパルス電流モニタリングプローブ TBPCP1-20100

このプローブは 20 Hz ～ 100 MHz で非常に平坦な応答を示し、1 Hz ～ 200 MHz の周波数範囲にわたって特性を示します。TBPCP1-20100 は、通常、周波数領域での測定に使用される EMC アプリケーション用に設計された RF 電流監視プローブとは対照的に、時間領域でのサージまたは RF パルス電流監視アプリケーションに使用されます。
RF 電流モニタリングプローブの口径は 25 mm です。転送インピーダンスは -20 dB オームで、20 Hz ～ 100 MHz の標準的な 3 dB 帯域幅を備えています。

製品の価格

お問い合わせください

主な特長

20 kHz〜100 MHzの広帯域対応

• パルス電流測定に必要な帯域をしっかりカバー
• スイッチング電源の立ち上がり、過渡現象、ESD関連の電流測定に最適

高速過渡現象に強い設計

• 急峻な立ち上がりを持つ電流波形を正確に捉える
• 高速スイッチング素子（MOSFET、IGBT）の評価に有効

固定開口で高い再現性

• ケーブルを通すだけで常に同じ測定条件を再現
• クランプ式のような位置ズレがなく、比較評価が容易

高耐性・高感度

• 過渡的な大電流にも対応
• 微弱なパルス電流も検出可能
• EMCプリコンの精度向上に寄与

N型コネクタで計測器に直接接続

• スペアナ
• EMIレシーバー
• オシロスコープ（50Ω入力）
  などと容易に接続可能

アプリケーション

1. パルス電流・過渡現象の測定

• スイッチング電源の立ち上がり電流
• インダクティブ負荷のスイッチング電流
• 車載・産業機器の過渡電流解析

2. EMCプリコン・ノイズ解析

• 高速過渡ノイズのスクリーニング
• 伝導ノイズの周波数特性評価
• ノイズ源の特定

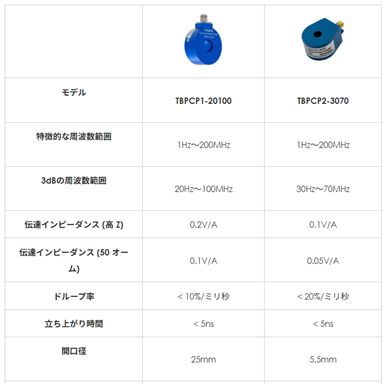

【他モデル比較表】
